Monthly Archives: ottobre 2013

Aggiornamenti MM4: apertura cantieri

Venerdì 21 ottobre, presso l’auditorium di Via Valvassori Peroni è stata presentata la tratta della MM4 nelle zone 3 e 4. La presentazione è stata l’occasione per vedere gli ultimi sviluppi progettuali e lo stato dell’opera.

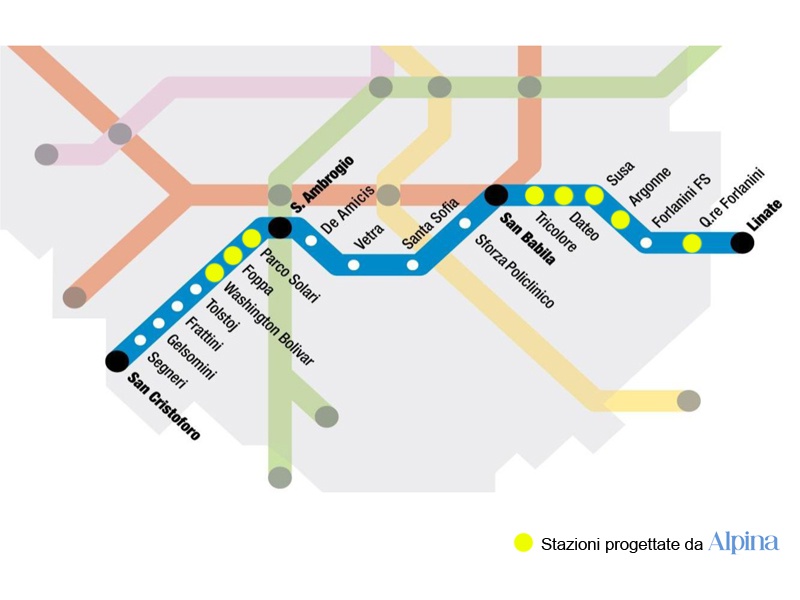

Innanzitutto le tempistiche: la metropolitana richiederà, nel complesso 78 mesi, per essere completata in tutte le 21 fermate (15 km). Il conteggio partirà quando verrà firmato l’atto di convenzione tra istituzioni e ditte costruttrici e concessionarie. Nel frattempo verranno anticipati alcuni cantieri selezionati oltre ai tre già operativi, facenti parte della tratta “Expo” (Linate, Quartiere Forlanini, ForlaniniFS). Le prime stazioni messe in cantiere a novembre saranno: Dateo, Solari, Gelsomini e San Cristoforo, per un totale, quindi di 7 stazioni su 21.

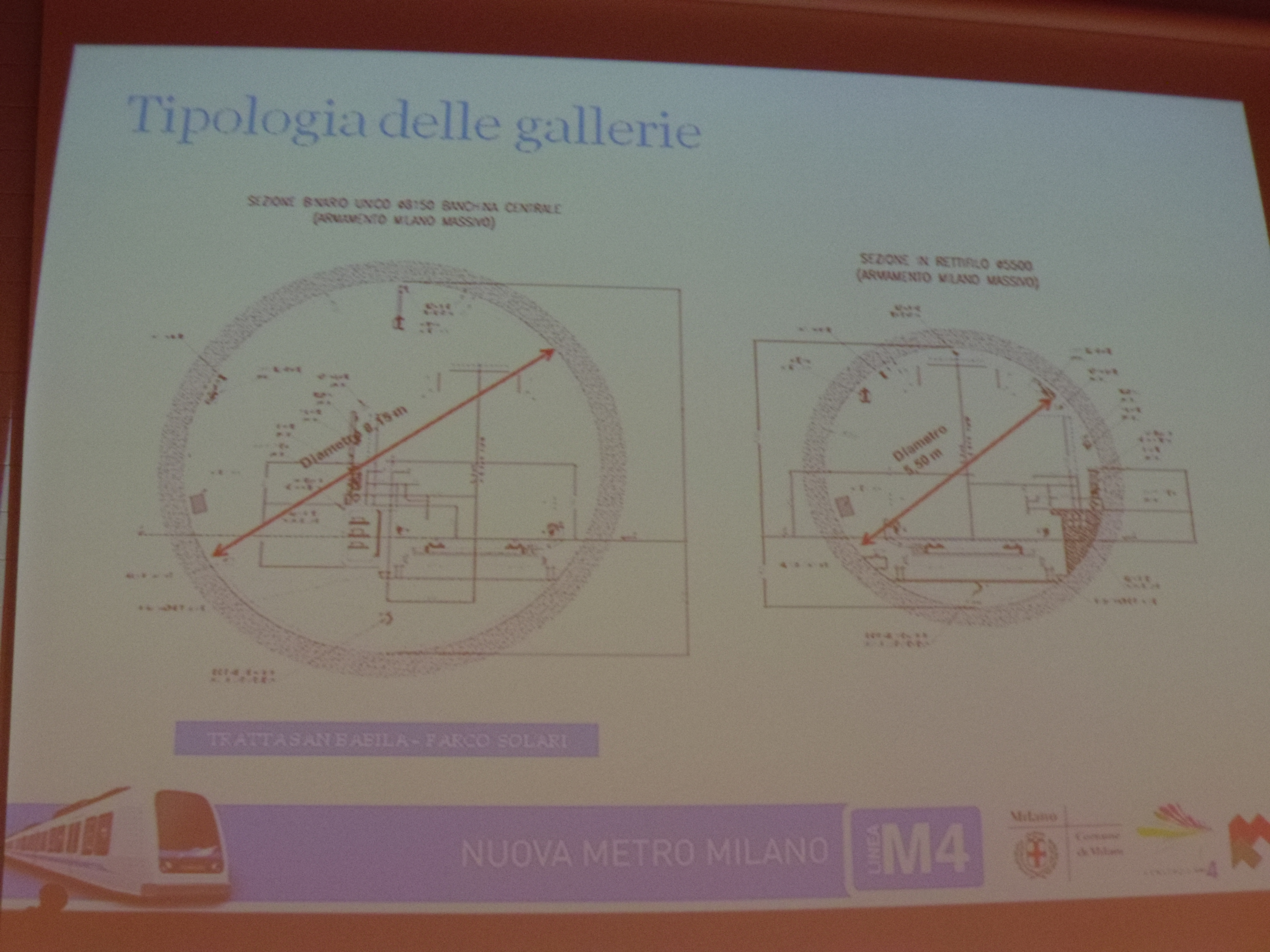

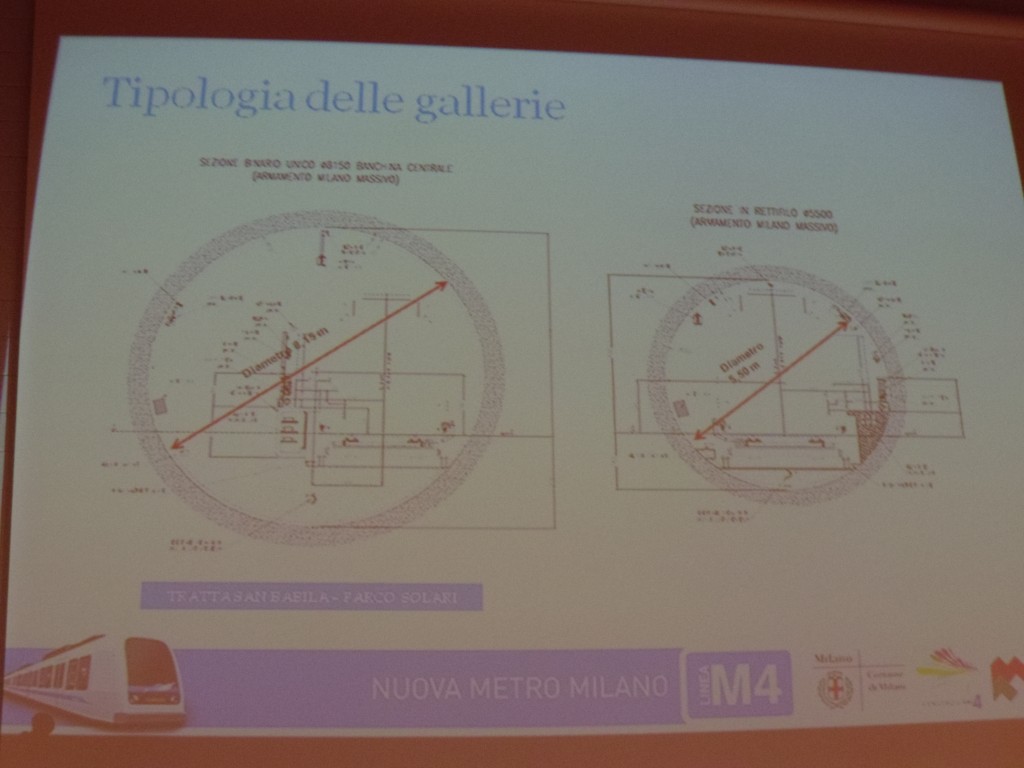

L’intera linea verrà percorsa con due tunnel a binario singolo affiancati. L’ipotesi emersa recentemente che la tratta Linate – Forlanini FS sarebbe stata realizzata con un unico tunnel a due binari sembra non avere fondamento. Sono invece confermate le quattro tratte Linate – Forlanini FS, Folanini FS – San Babila/Pozzo Augusto, San Babila/Pozzo Augusto – Solari, Solari – San Cristoforo. Sola la tratta San Babila – Solari verrà realizzata con una macchina scavatrice di diametro maggiore in modo da realizzare anche le banchine di stazione. L’uso delle talpe permetterà la massima riduzione dei cantieri in superficie e la salvaguardia del maggior numero di alberi come già avvenuto per la MM5.

Confermato anche la cancellazione, o almeno il rinvio della connessione tra MM3 e MM4 a Crocetta. Al contrario è stata confermata la possibilità di una revisione dei percorsi presso il nodo San Cristoforo durante la stesura del progetto esecutivo.

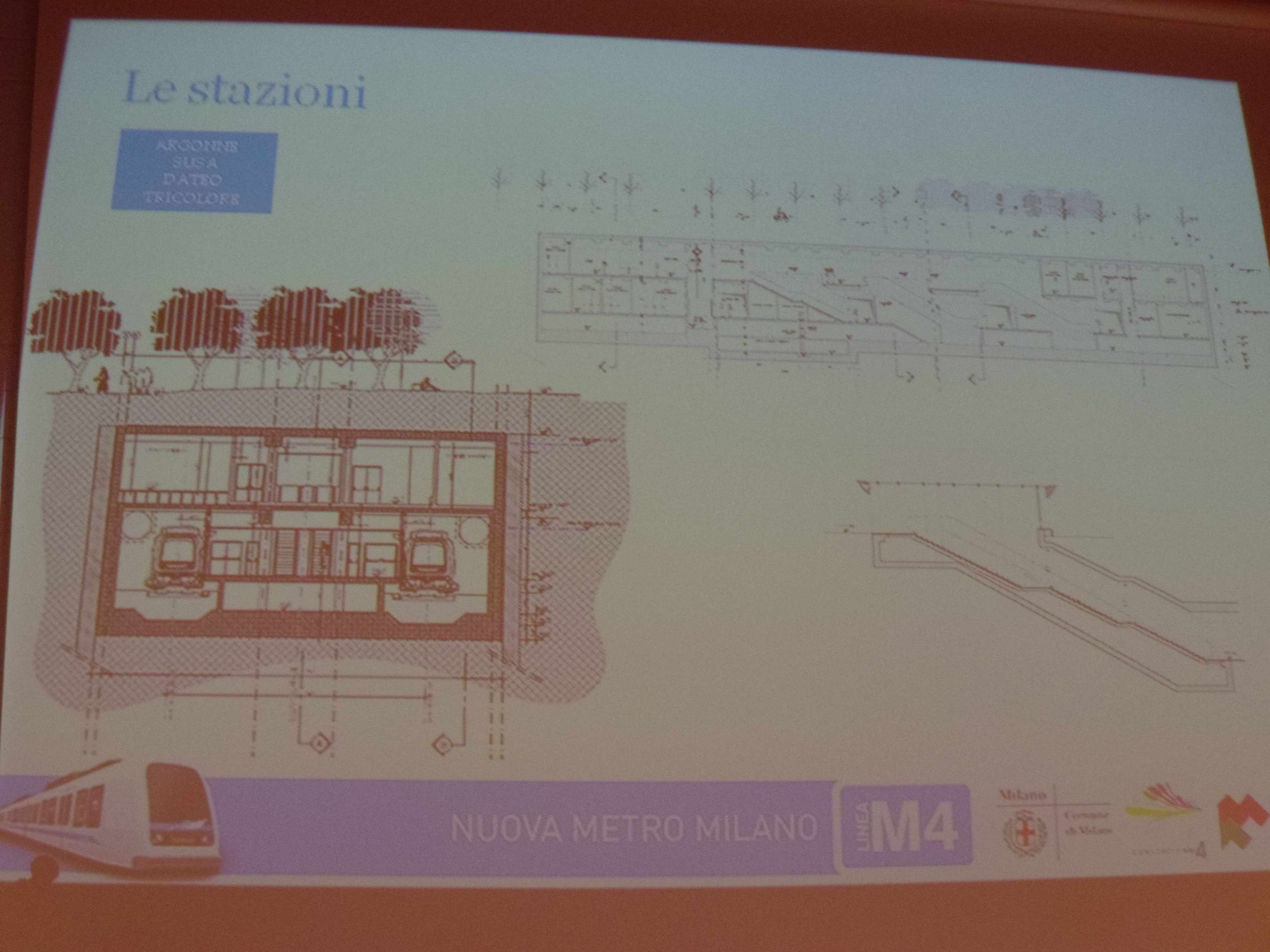

Dal punto di vista architettonico sono confermati i progetti per le prime tre stazioni, provviste di spazi aperti in superficie, mentre tutte le altre saranno interamente in sotterraneo. Resta ancora vago il riferimento alle altre stazioni che dovrebbero essere state riprogettate l’anno scorso. Nessuna conferma in tal senso è stata fatta anche perché, come visto in passato, l’aspetto estetico, a Milano, viene preso in considerazione a cantieri già avanzati.

Last week Milan administration officially presented the Line 4 (blue). This new Metro Line will be entirely realized underground with two tunnels with single track. There are four sections: from Linate airport station to Forlanini FS station, name “Expo section”, from Forlanini FS to San Babila, from San Babila to Solari and from Solari to San Cristoforo FS station. The first section will be open before Universal Exposition in 2015 (maybe on 30 April 2015). For the third section will be use a bigger TBM to dig both track tunnel and station tunnel like Barcelona L9. Works are started for the first section, and the entire line will be build in 78 months after the signing of the agreement between State, City and contractors in spring 2014. Before this date will be open other four yards: Dateo, Solari, Gelsomini and San Cristoforo.

I due tunnel anche per la tratta Linate-Forlanini FS:

Planimetria del nodo Forlanini FS

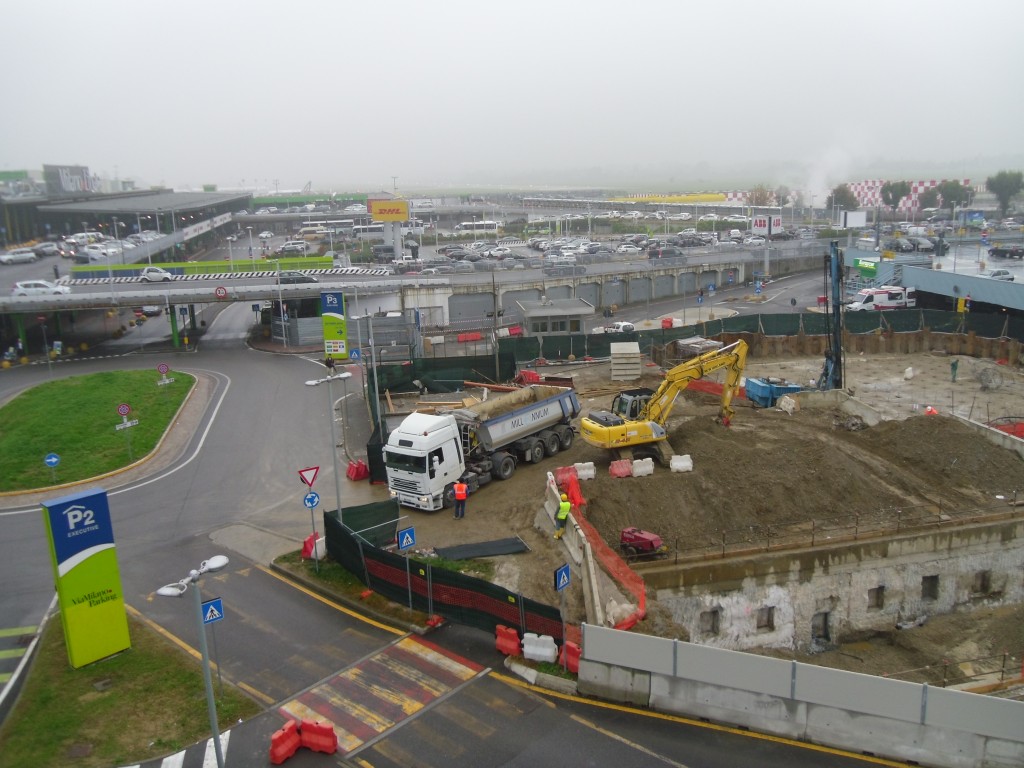

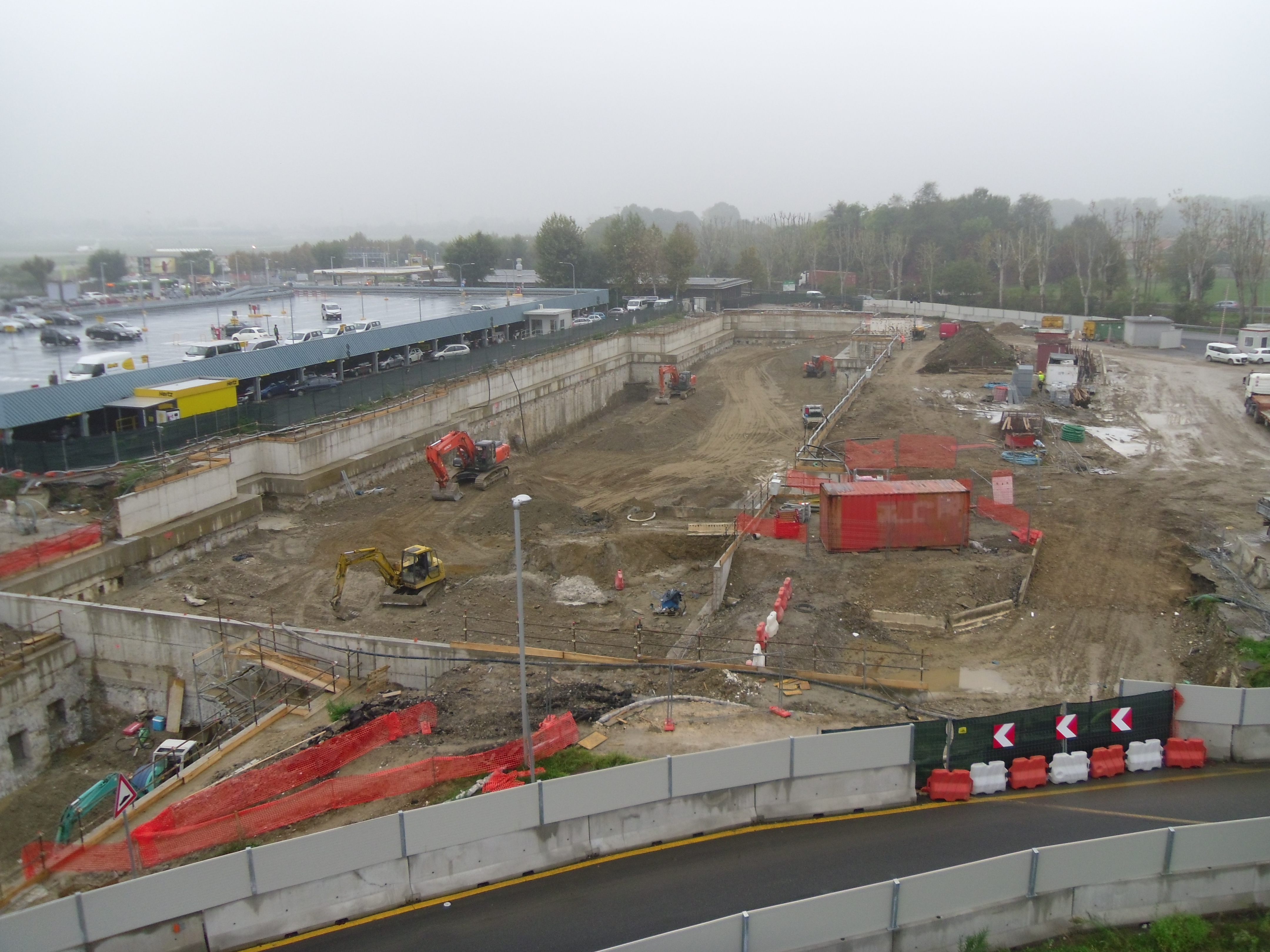

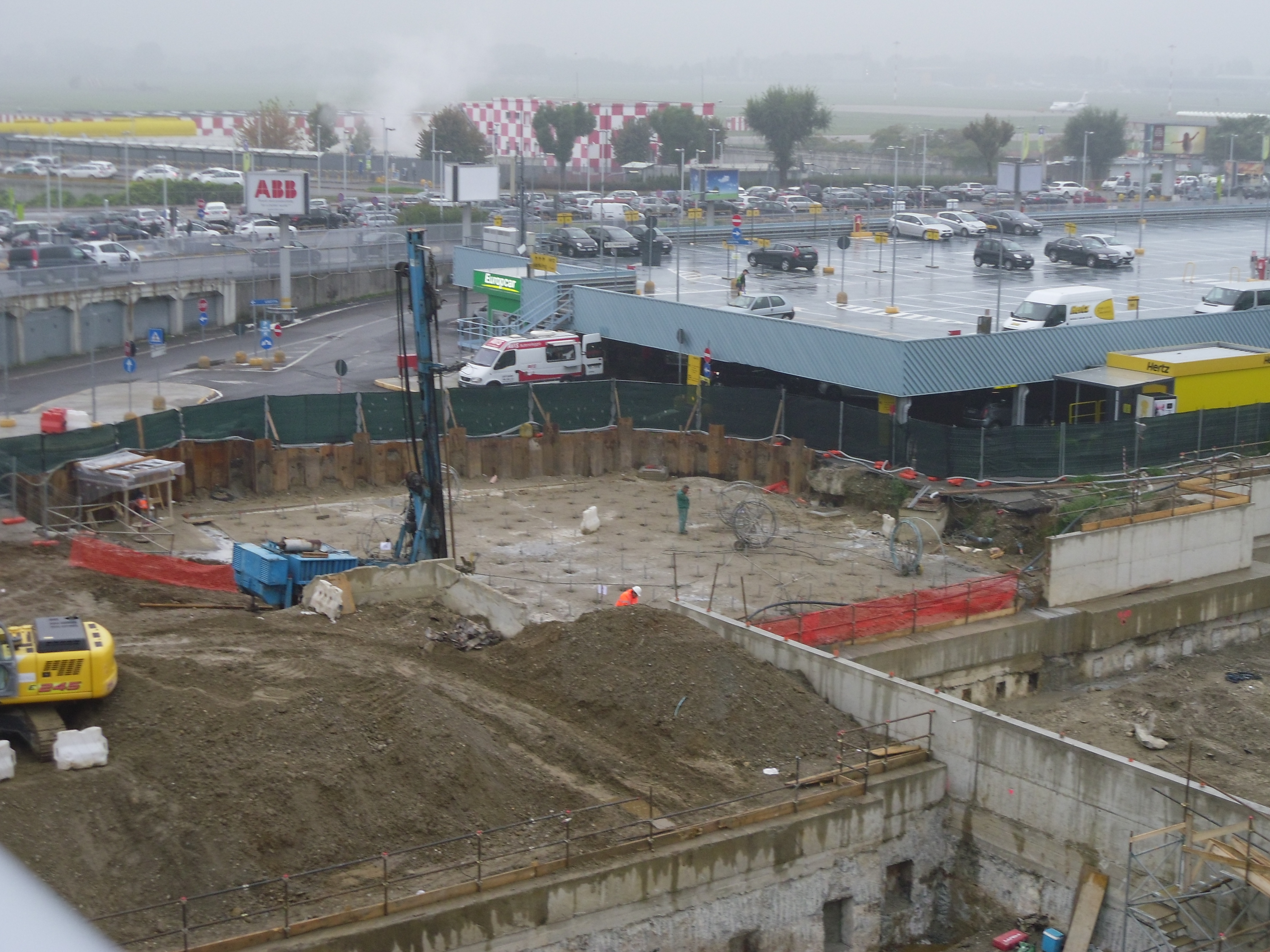

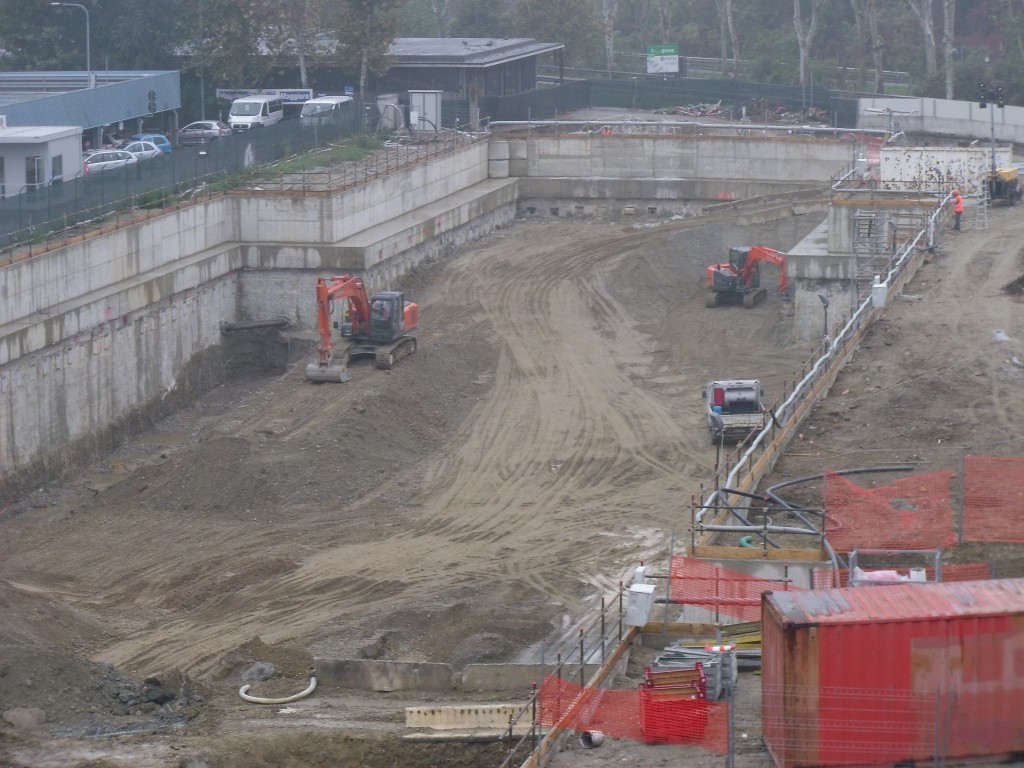

Stazione LINATE

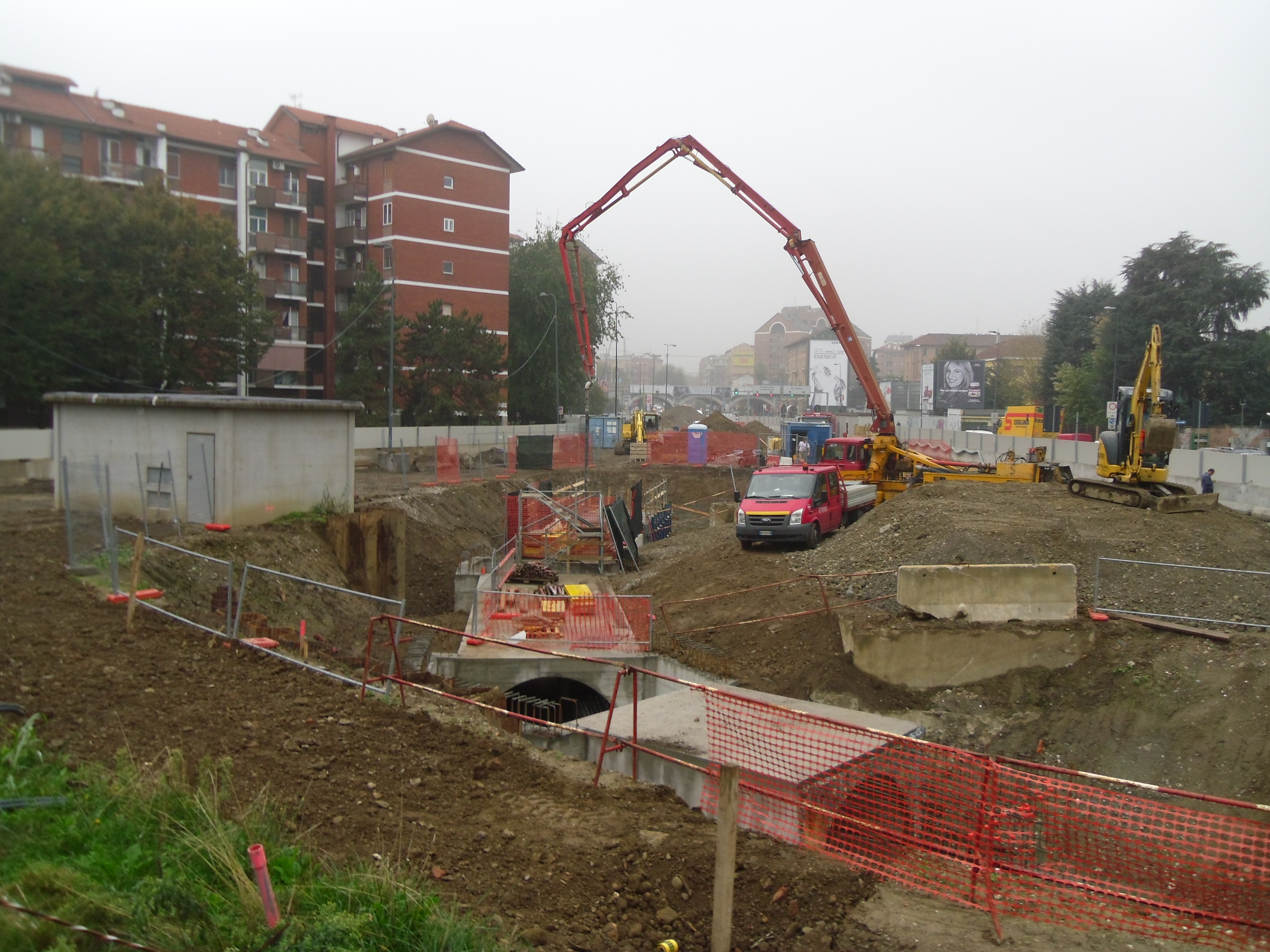

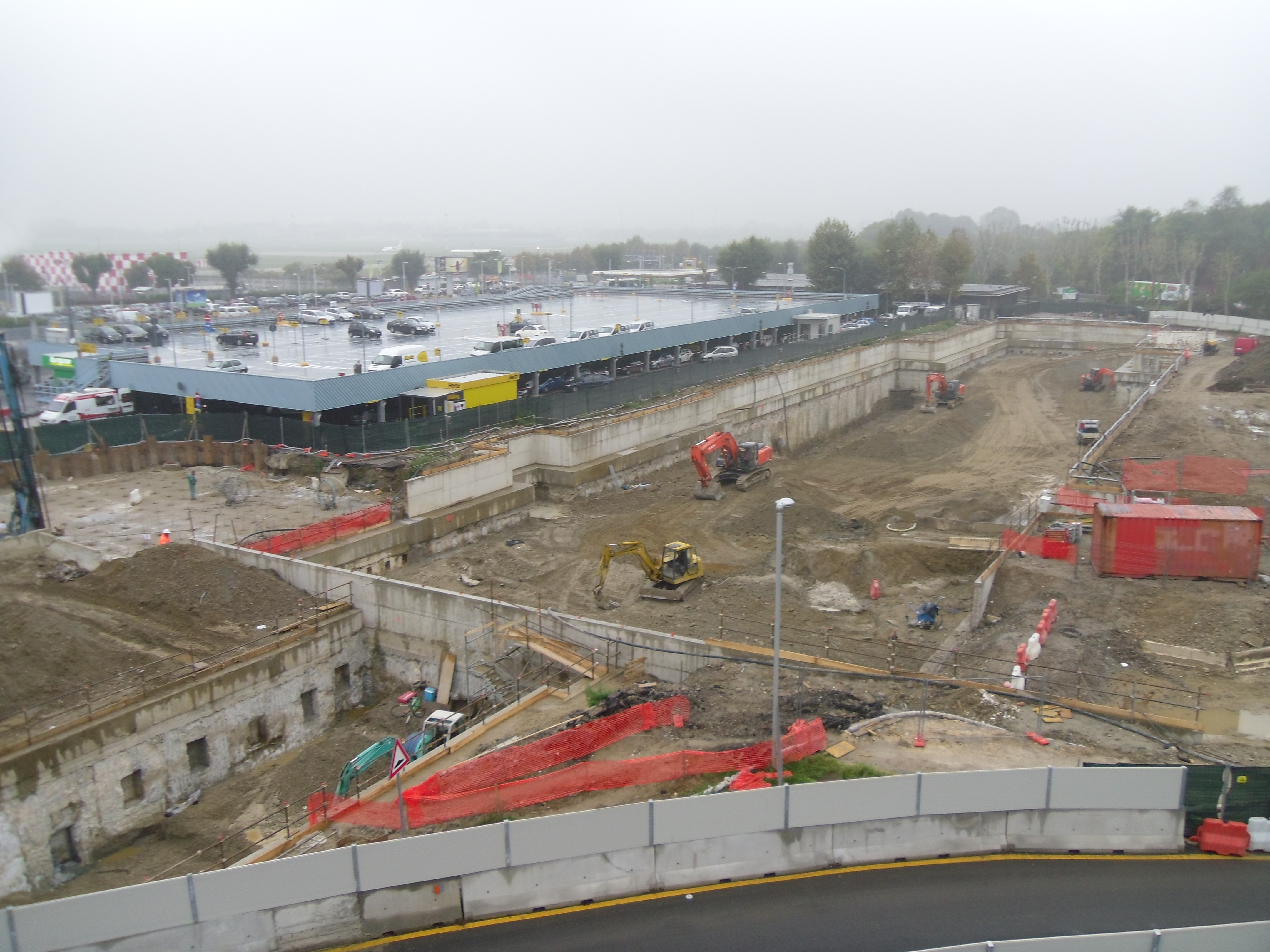

Stazione QUARTIERE FORLANINI

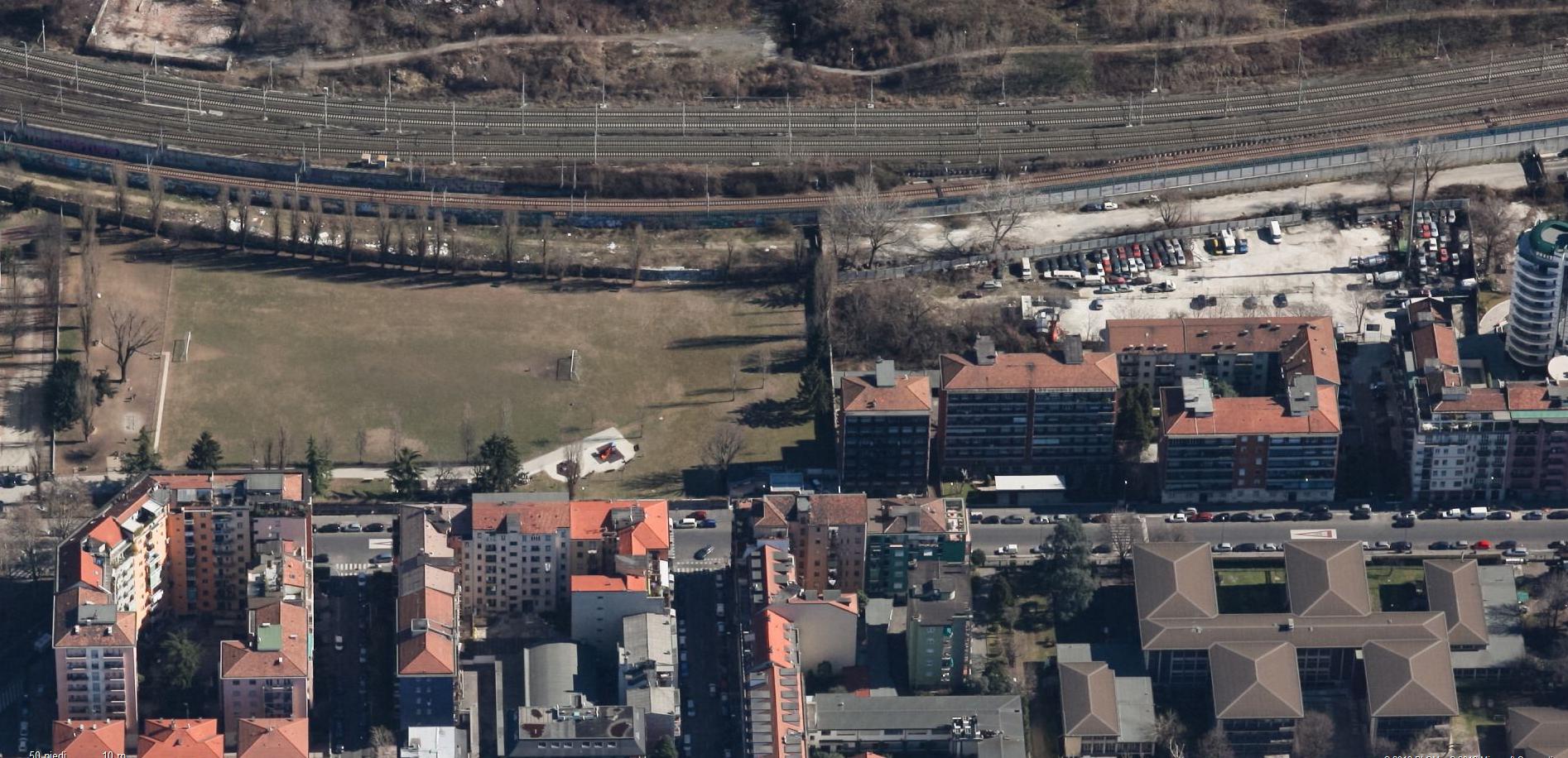

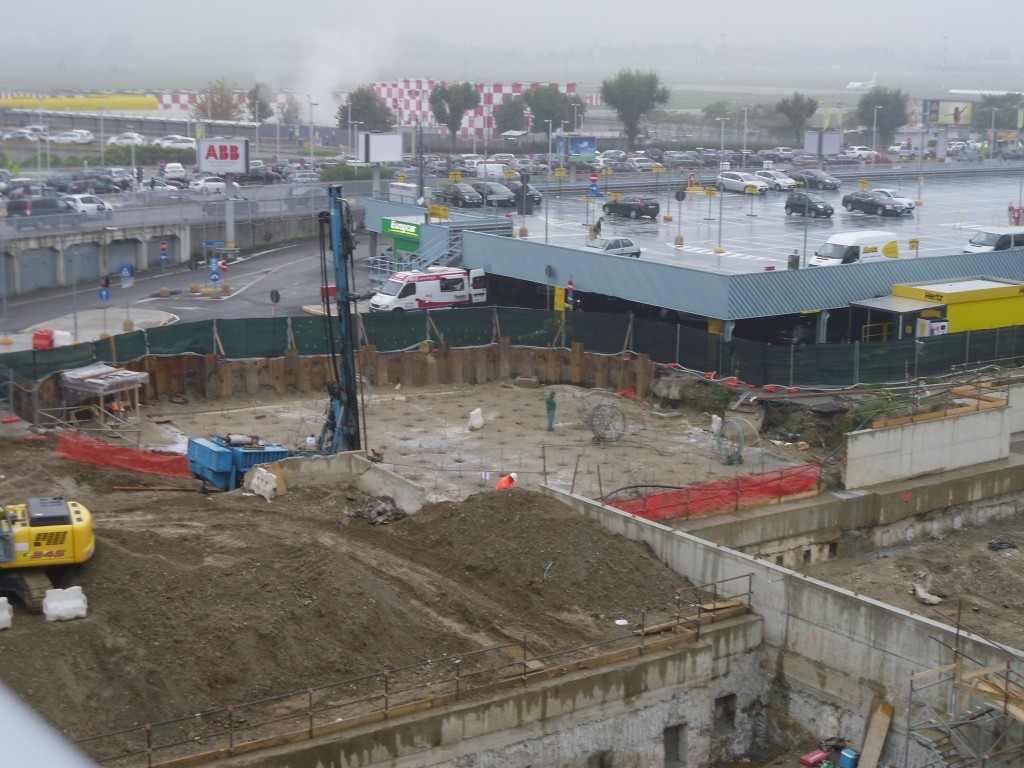

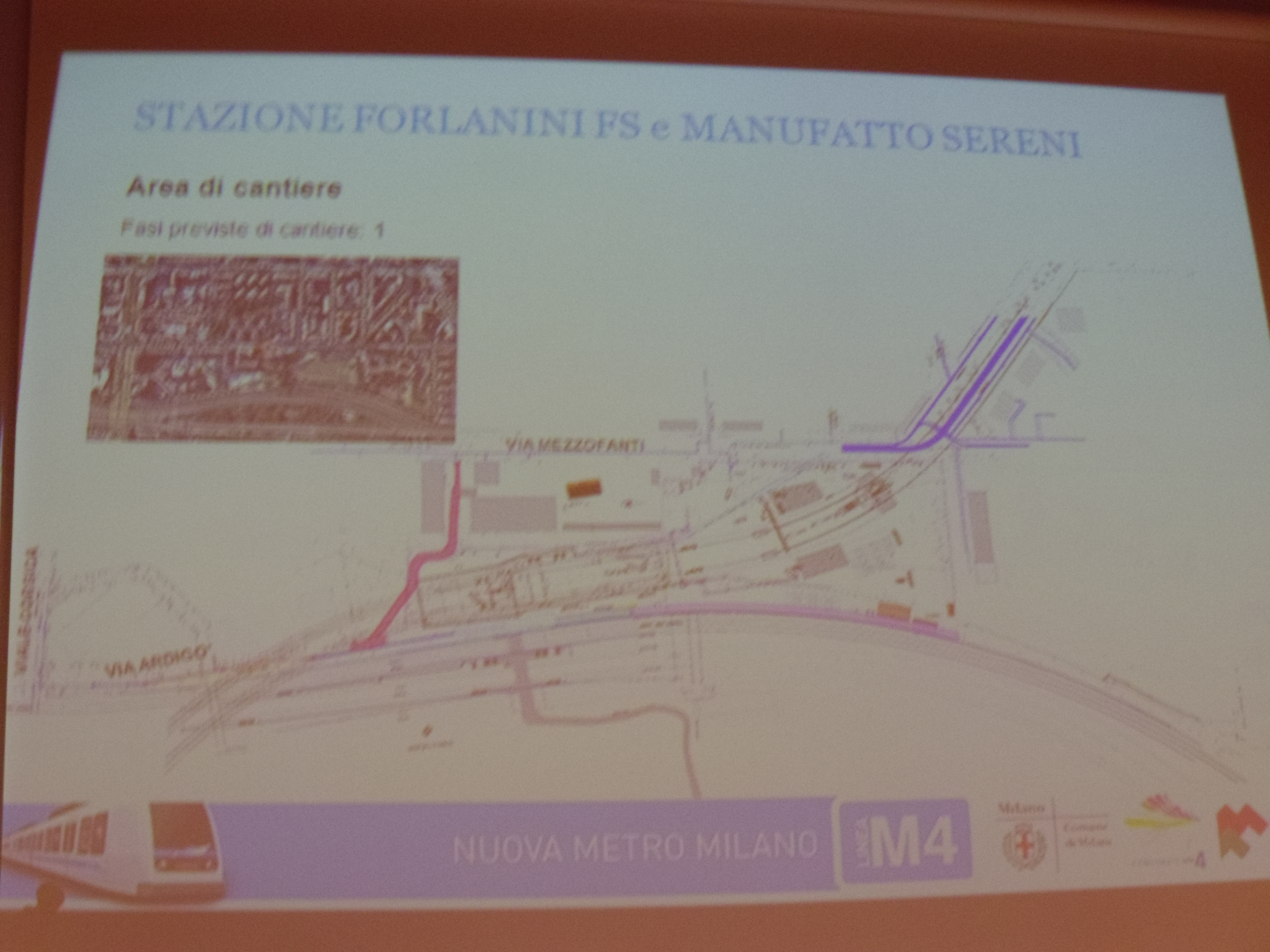

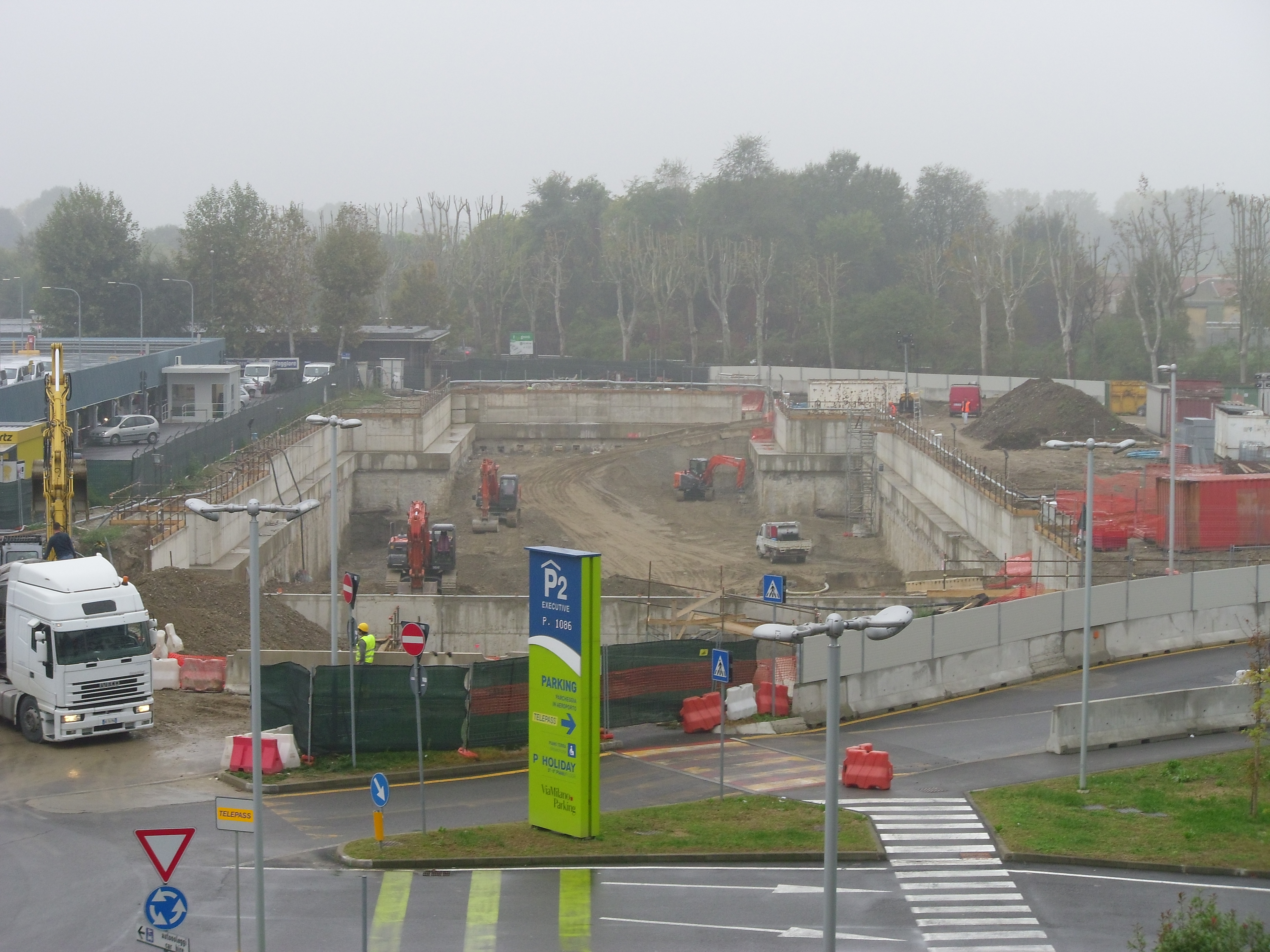

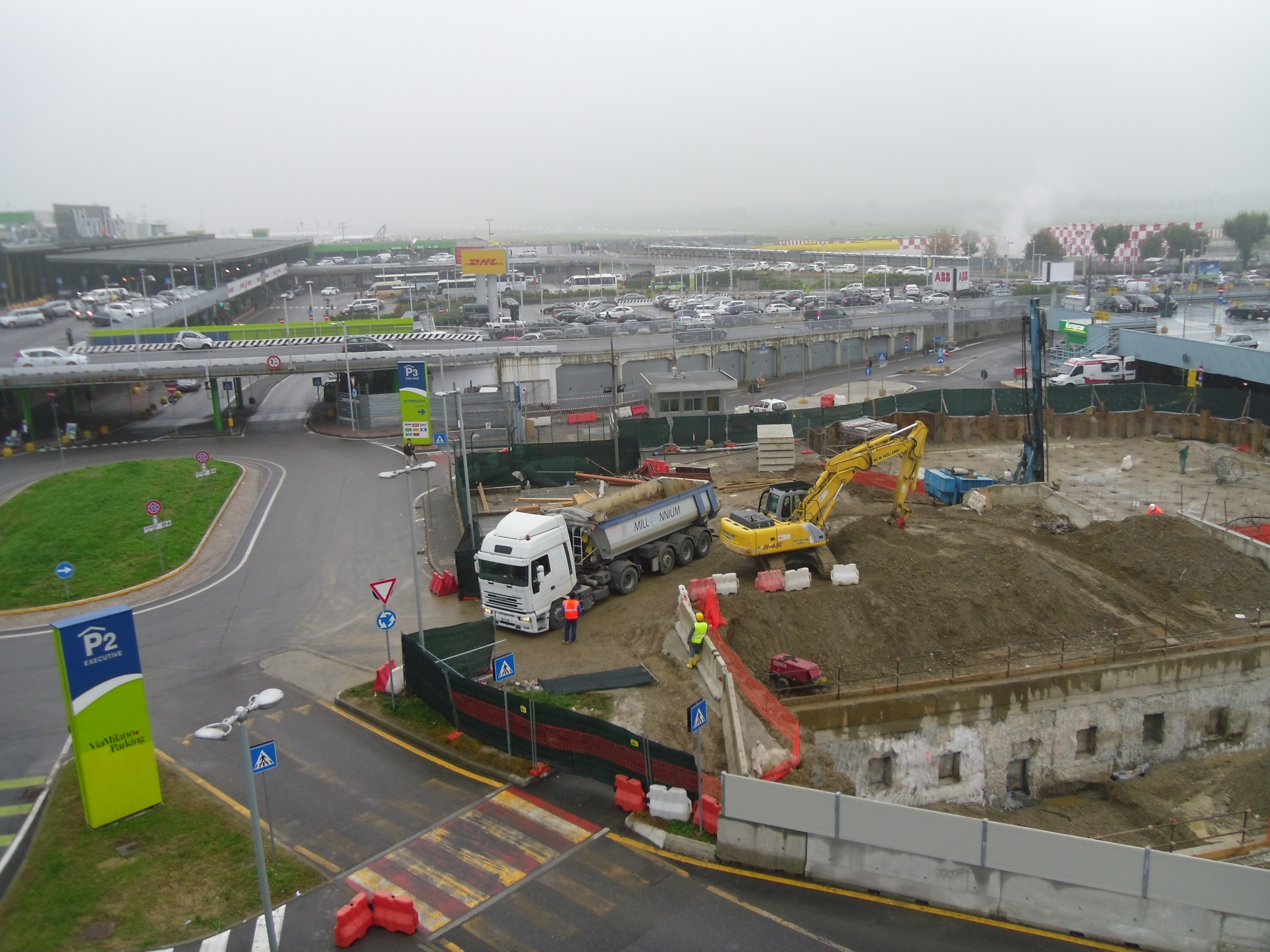

Area del cantiere della stazione FORLANINI FS

© 2013 Minici Giovanni Luca – www.metroricerche.it, si accosente l’uso di questo articolo citandone l’autore.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non opere derivate 2.5 Italia.

Aggiornamento dal cantiere Lotto MM5

Dopo la grande avventura delle prove antincendio sulla tratta Isola – Garibaldi della MM5, è subito seguita una visita al cantiere della stazione Lotto.

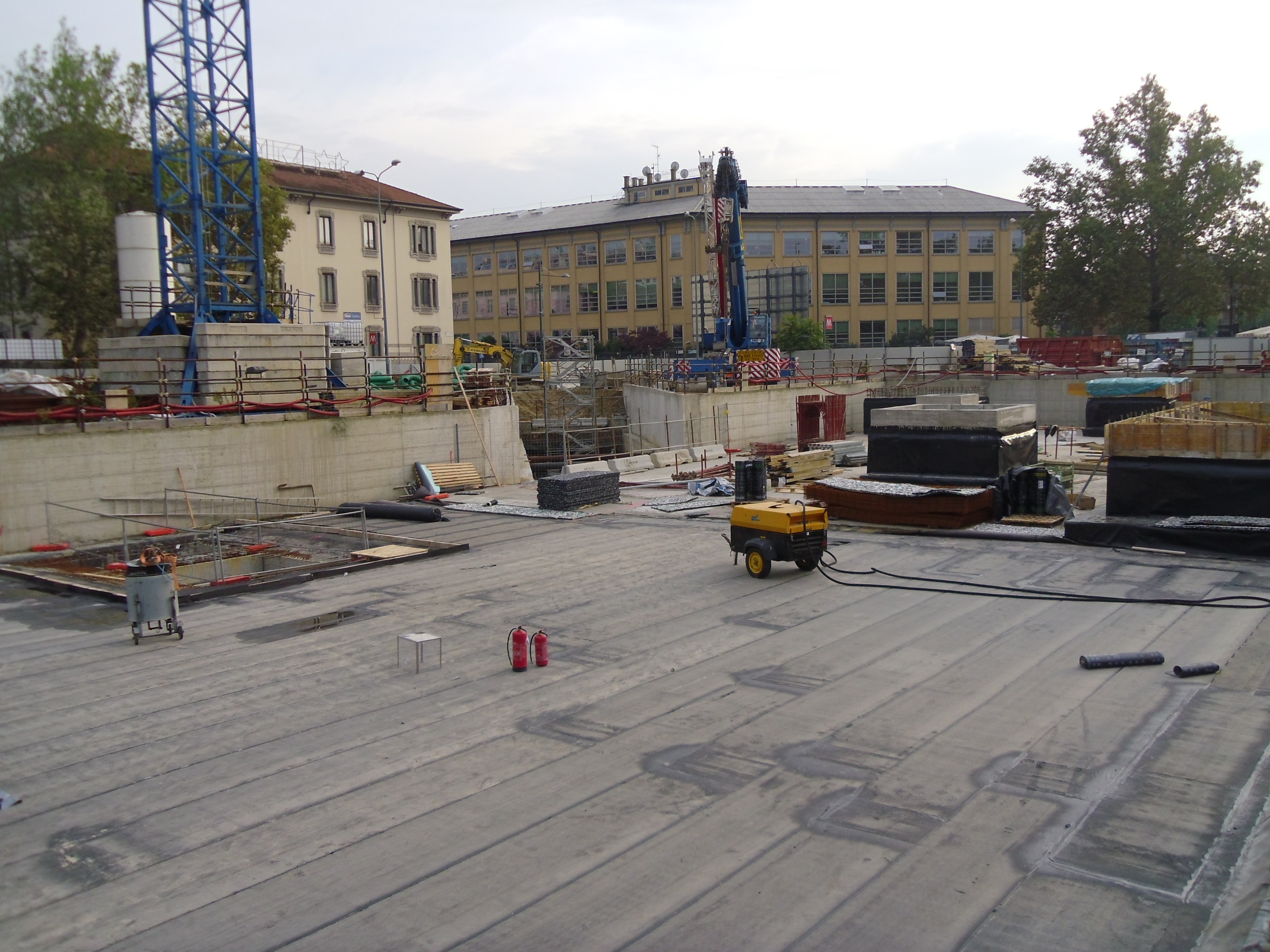

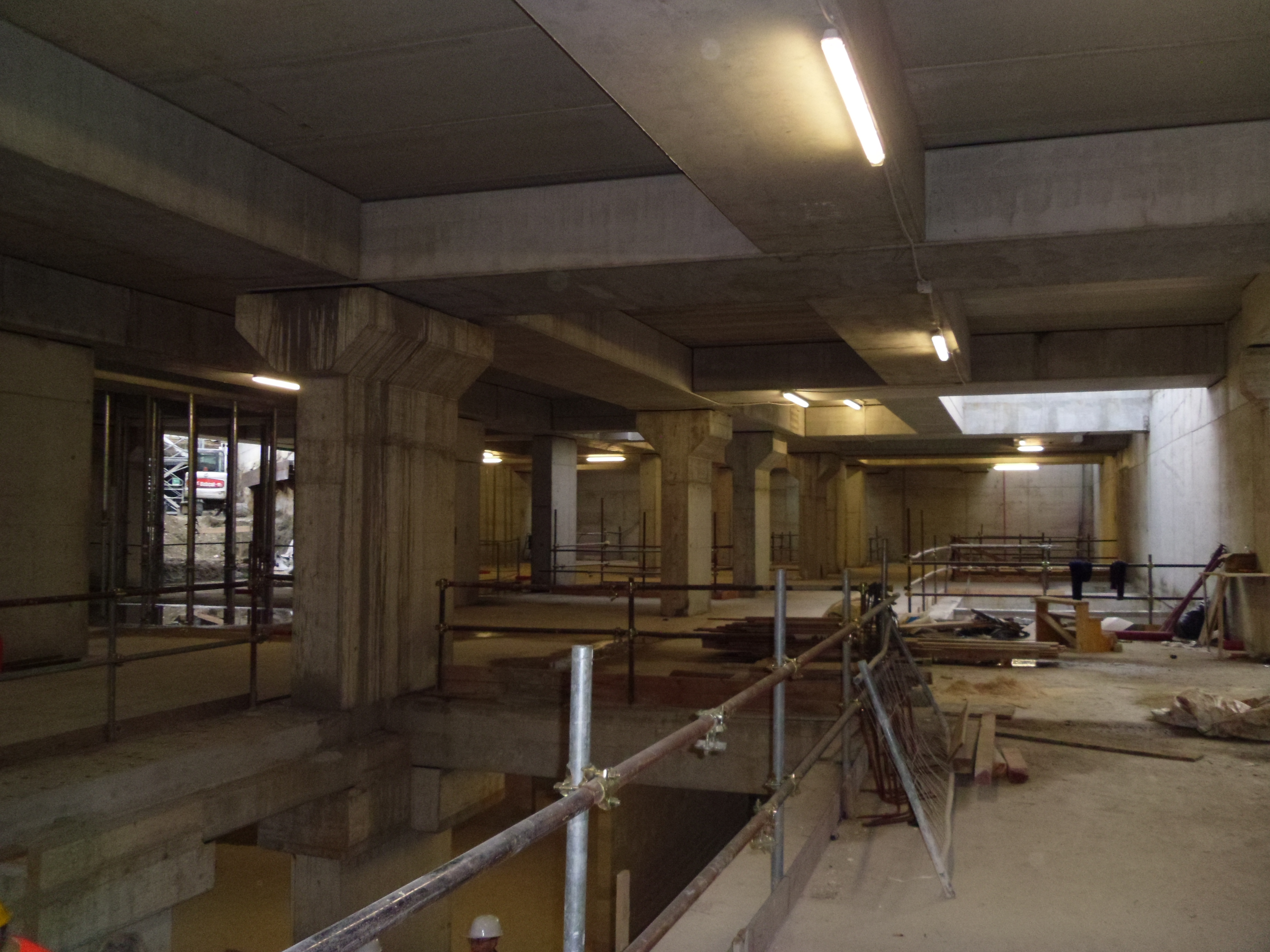

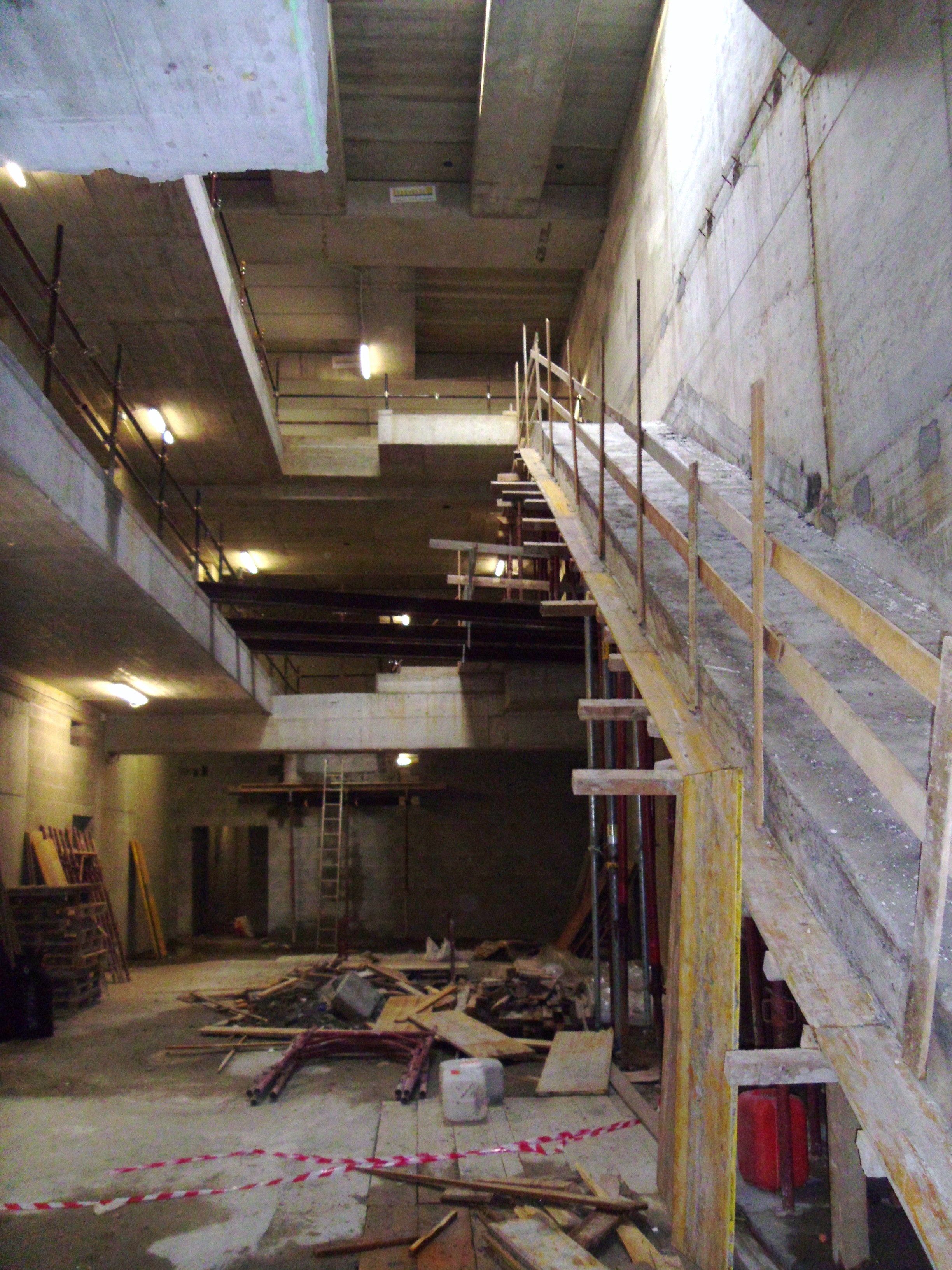

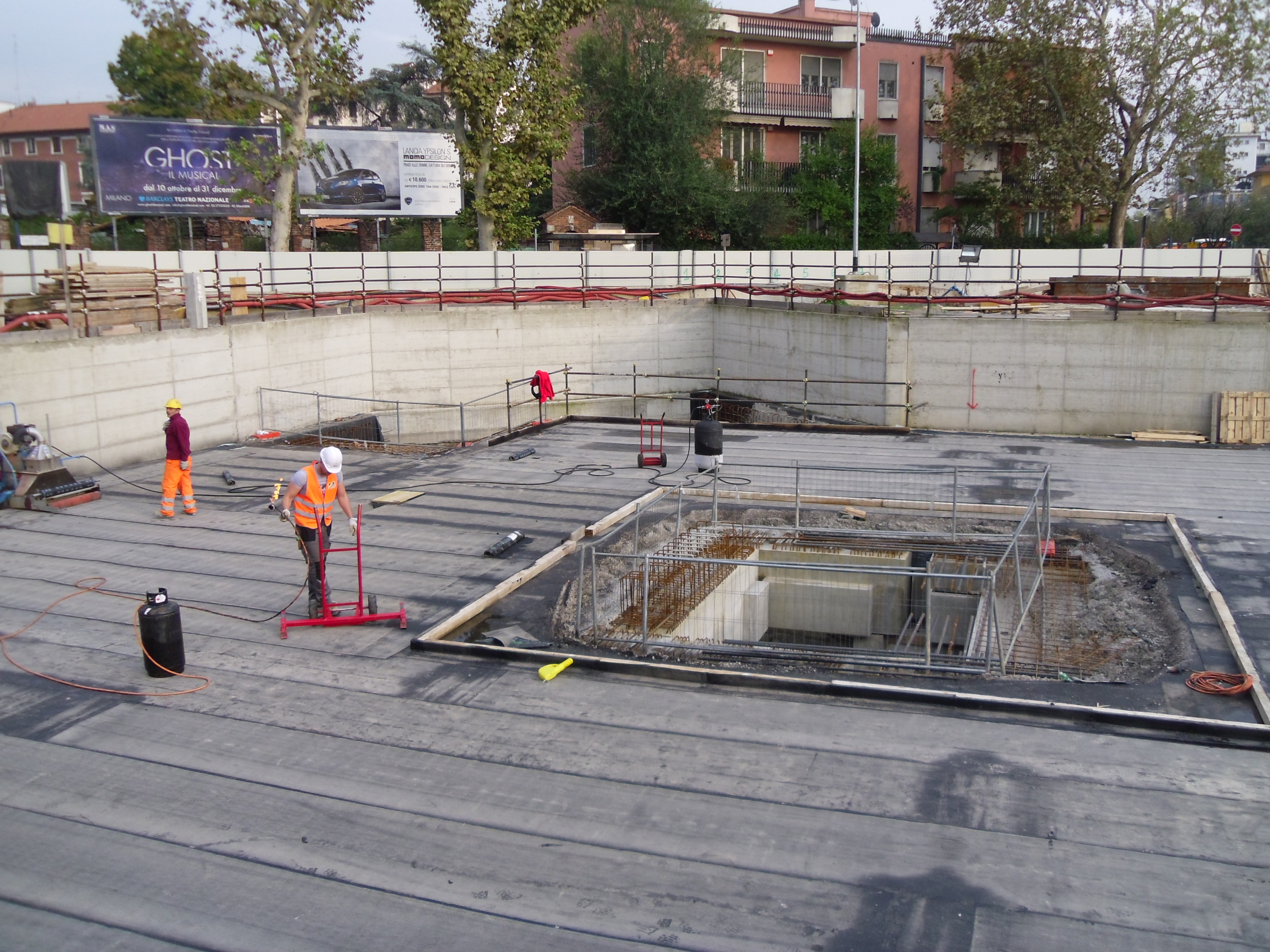

La stazione Lotto della MM5 è la più profonda dell’intera Linea, con il fondo realizzato a 30 metri sotto il livello stradale, con una media di 15 metri sotto il livello di falda. Tutto ciò per sotto passare la stazione della MM1 situata nello stesso piazzale. La stazione è composta di ben cinque livelli inframmezzati da solai, utili a respingere la forte pressione del suolo lungo le pareti perimetrali. Attualmente sono quasi complete tutte le opere al rustico, manca solo qualche setto della copertura e i famosi camini di areazione, mentre in sotterraneo sono già in fase di posa i primi supporti metallici delle porte di banchina e alcune delle numerose scale mobili. Sono, invece, appena iniziati i lavori di realizzazione delle uscite verso la superficie e del corridoio a due livelli per la connessione con la Linea 1.

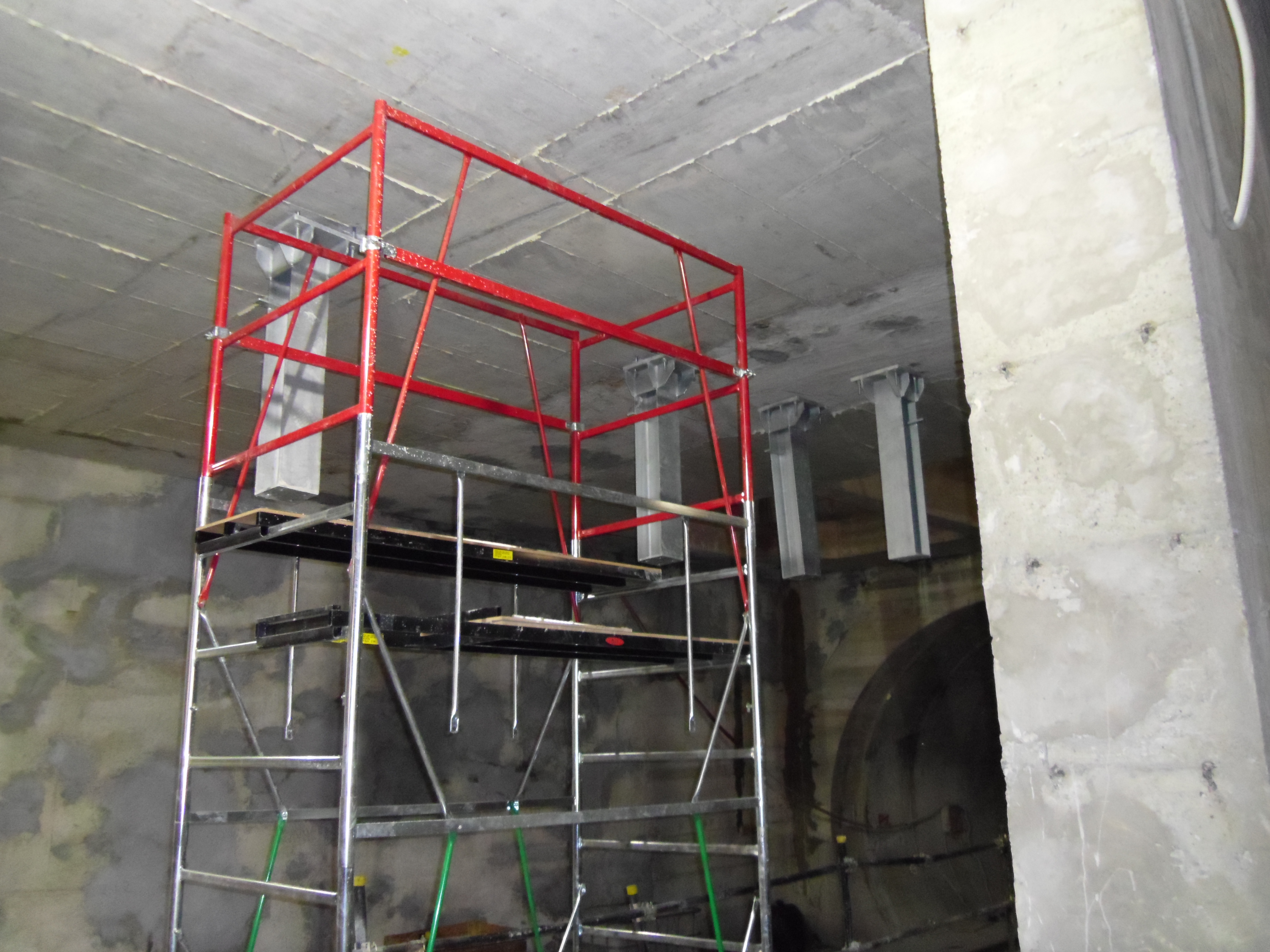

I supporti delle porte di banchina in fase di montaggio

Proprio questa connessione è già stata oggetto di riflessioni su questo blog; grazie a questa visita è stato possibile avere una risposta definitiva. La soluzione che verrà adottata è una via di mezzo tra le due iniziali. Infatti inizialmente erano previste tre connessioni, una diretta tra i mezzanini all’esterno dell’area a pagamento, e due poste al di sotto che avrebbero connesso direttamente il livello intermedio della MM5 con le due banchine della MM1, sotto passando anche i binari di quest’ultima, tutto all’interno dell’area a pagamento. La soluzione finale prevede sempre la connessione tra i mezzanini, mentre, grazie sempre ad un corridoio a due piani, la connessione al livello inferiore avverrà solo con la banchina in direzione Rho Fiera della Linea 1. I passeggeri che vorranno dirigersi in centro dovranno quindi salire al mezzanino della Linea 1 e riscendere verso la banchina in direzione Duomo. Per evitare situazioni di flusso eccessivo dovuto al raddoppio dell’utilizzo delle risalite della Linea 1, verrà realizzato un allargamento della parete della banchina verso la periferia.

Versione originale

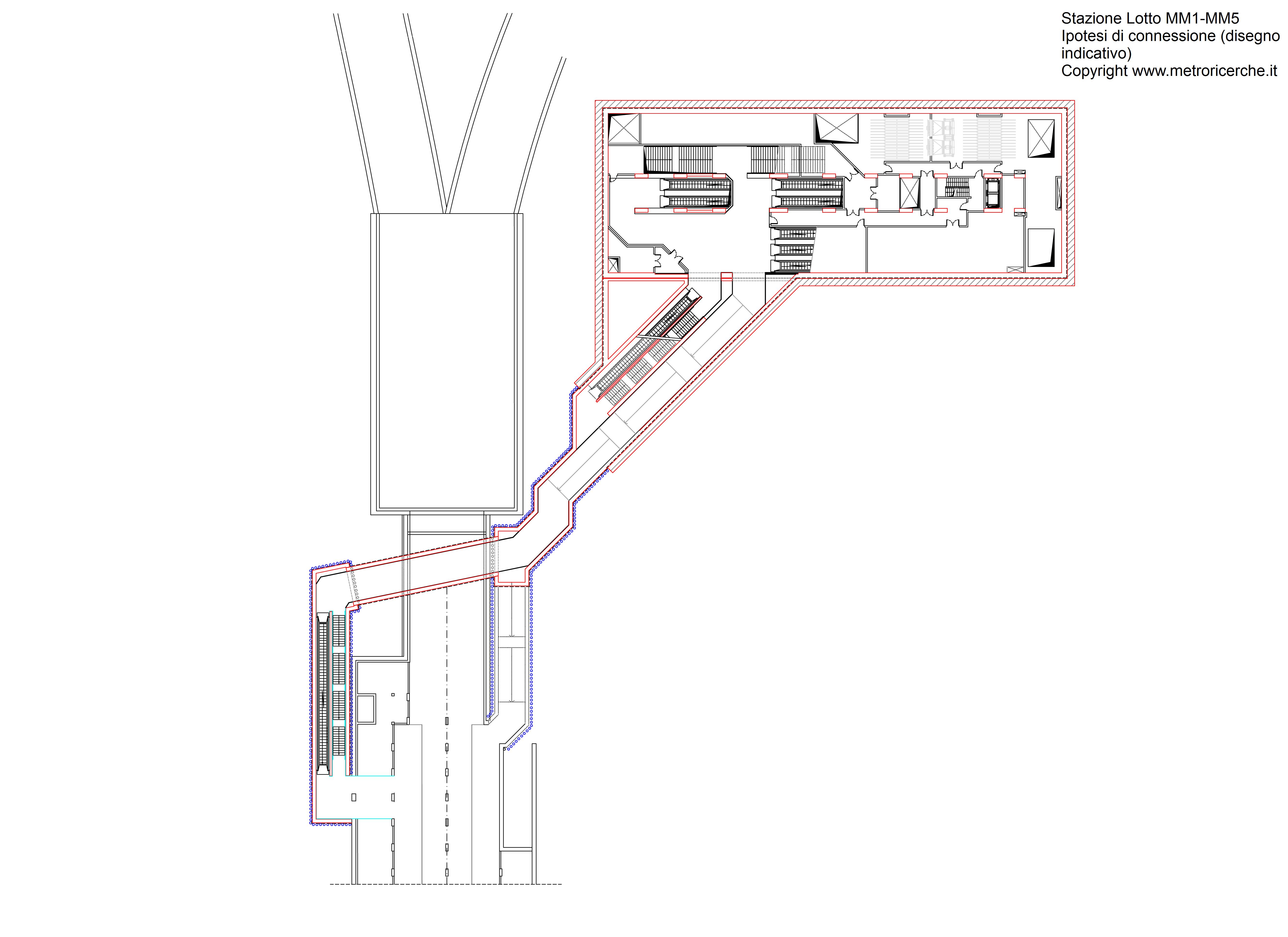

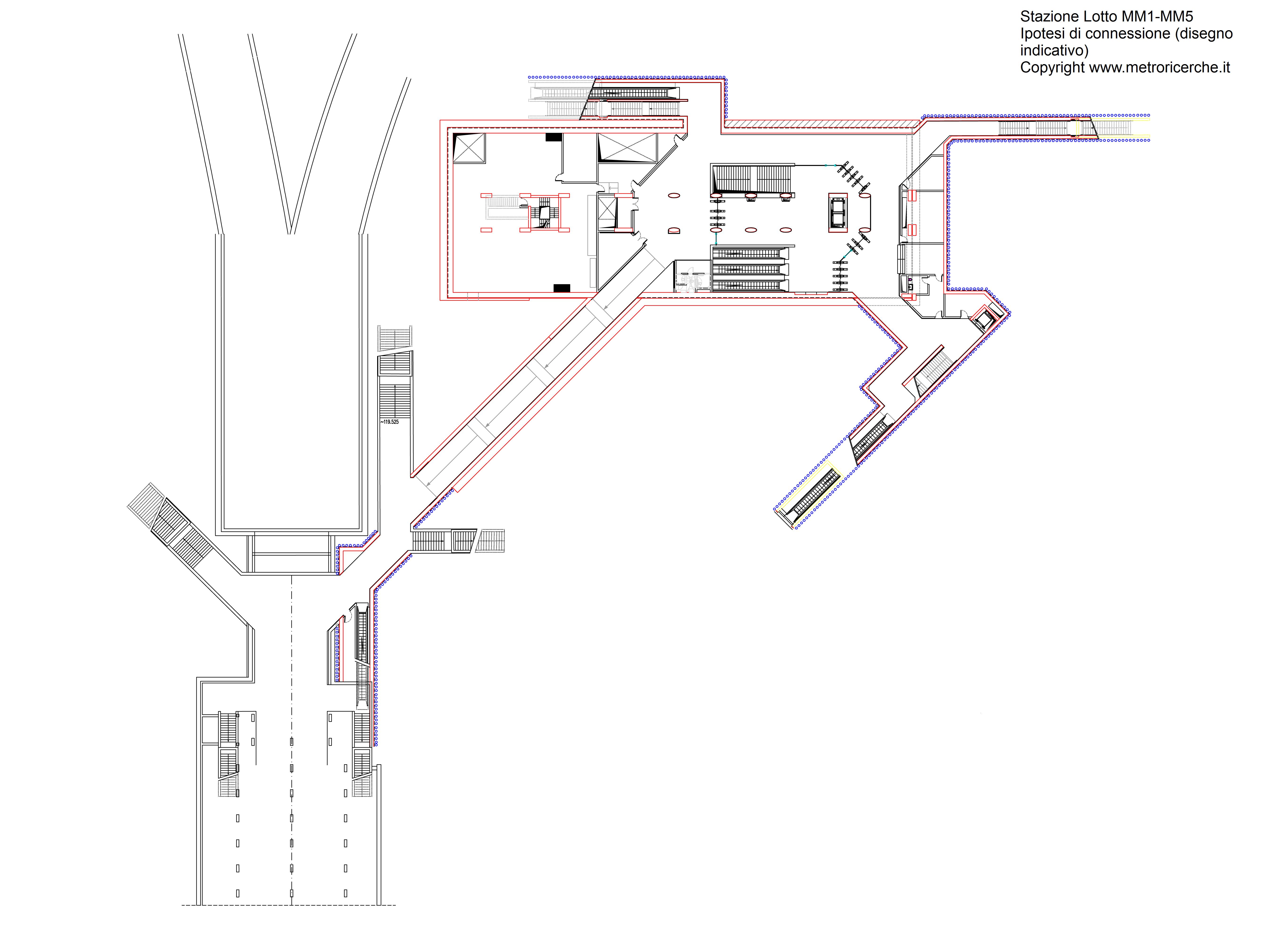

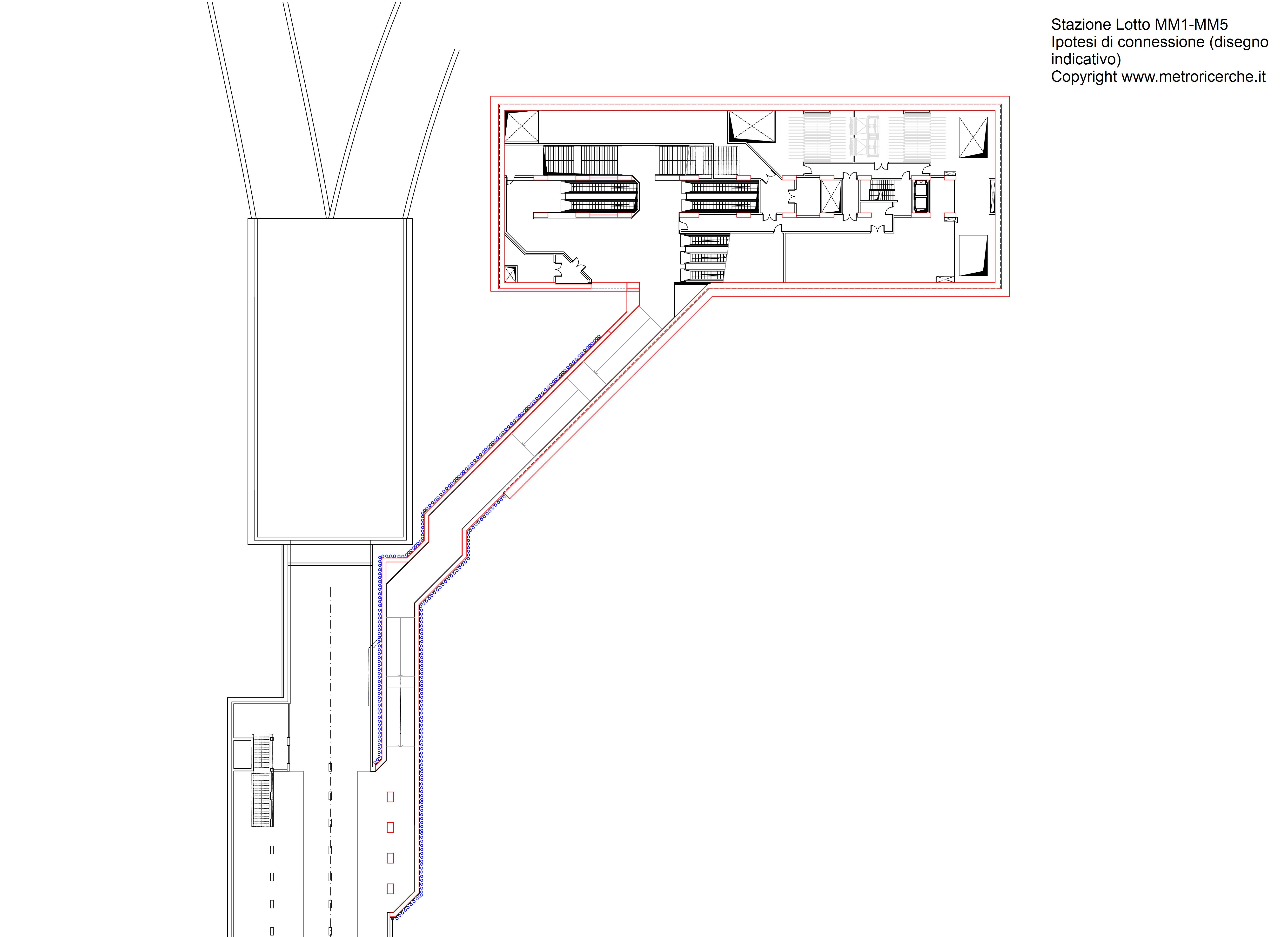

Collegamento tra mezzanini (ipotesi)

Collegamento con la banchina della Linea 1 (ipotesi)

Il corridoio in costruzione

Riguardo alle tempistiche è stato precisato che la data di consegna è il 20 aprile 2015 e che per tale data l’intera linea verrà aperta fino alla stazione San Siro Stadio ma che solo tre stazioni saranno utilizzabili: Domodossola, Lotto e, ovviamente, il capolinea. Nessuna tempistica è nota per le altre stazioni, si presume, tuttavia, che i lavori, comunque assai avanzati, procederanno costantemente anche dopo la data di apertura.

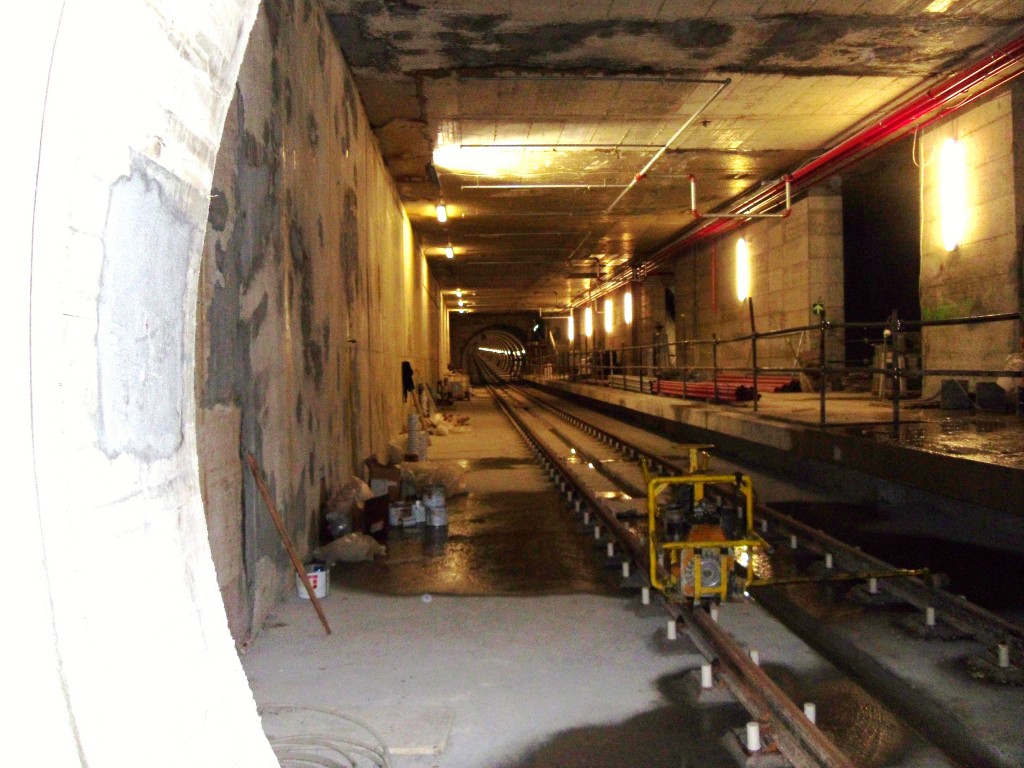

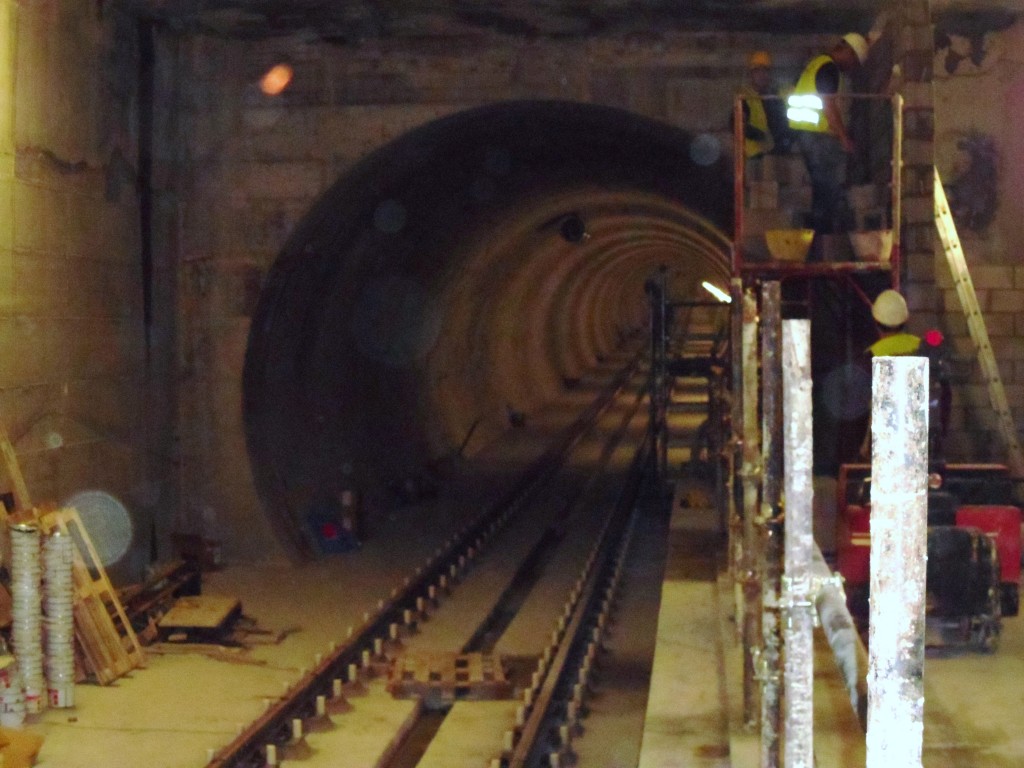

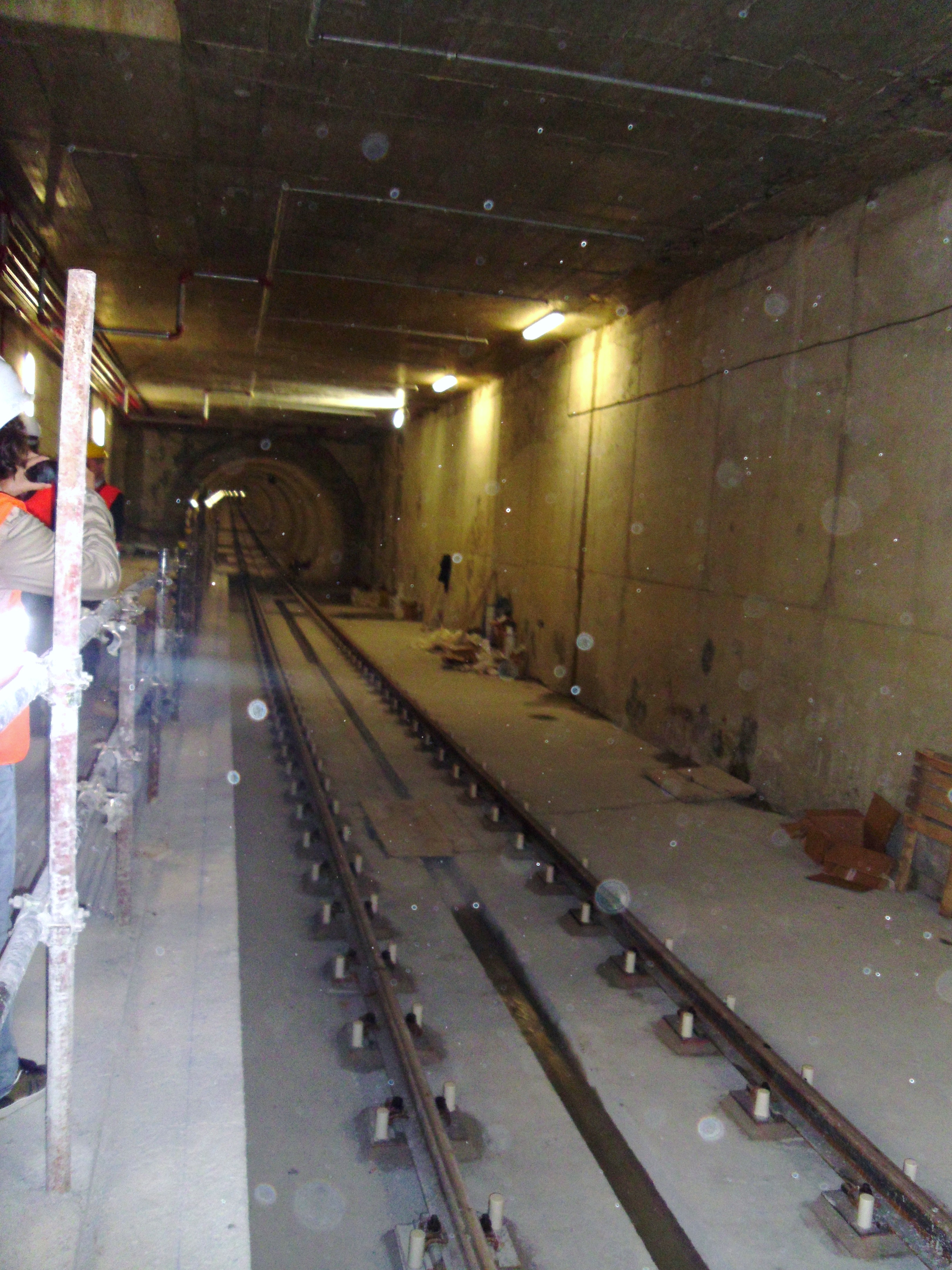

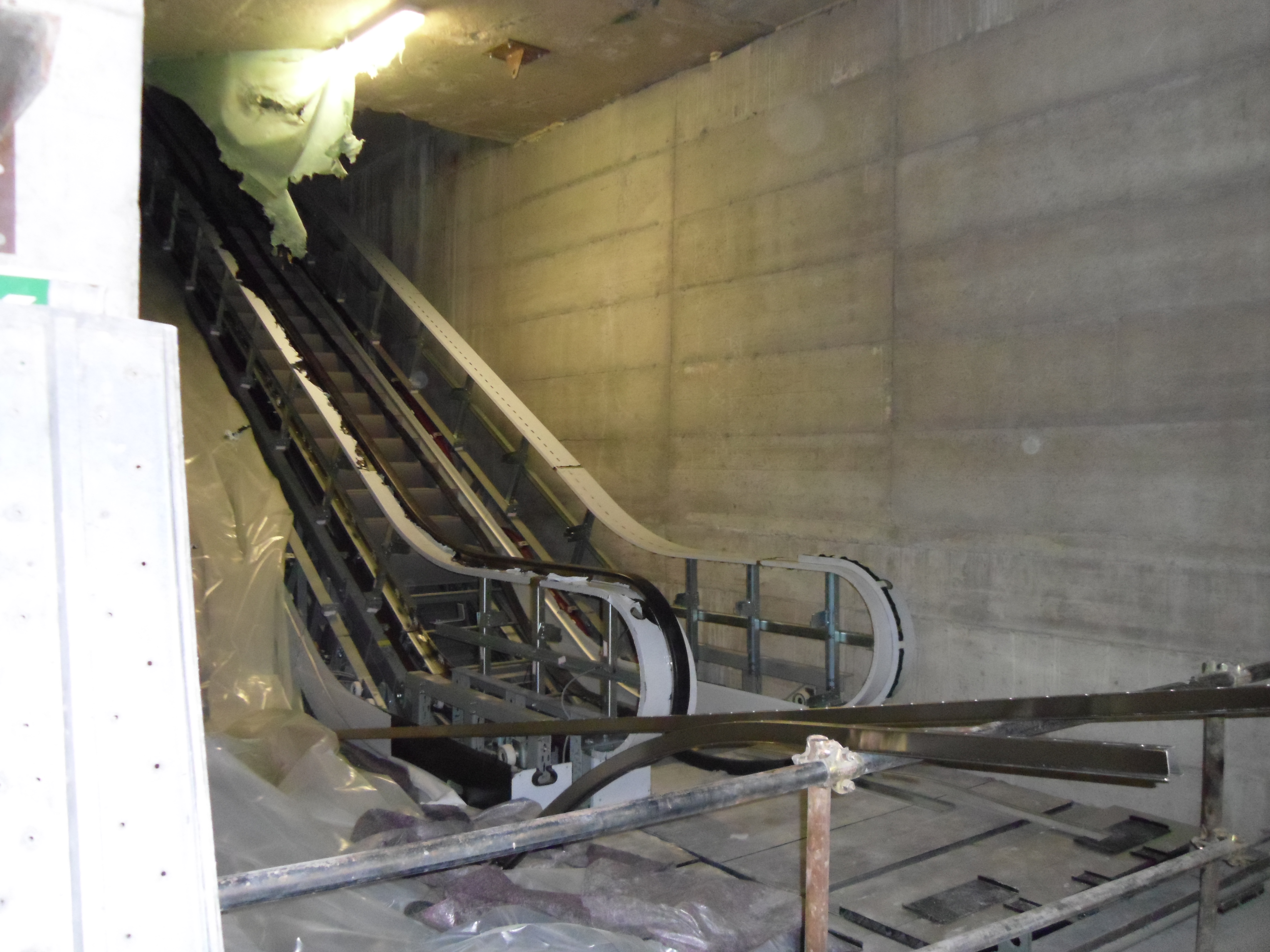

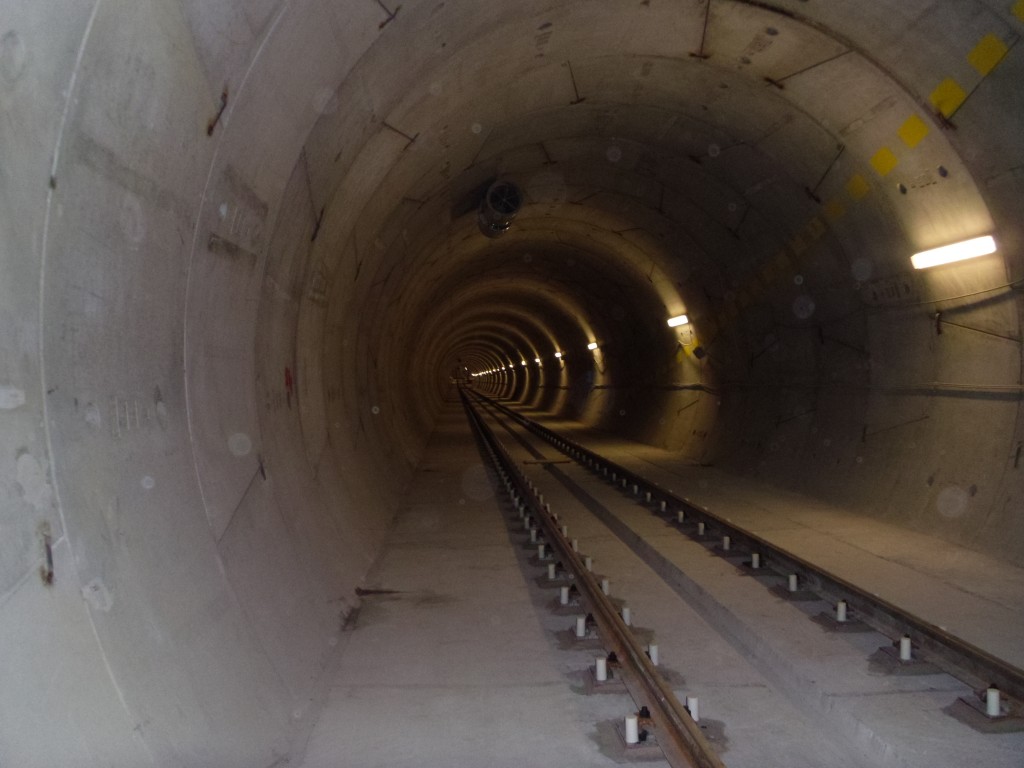

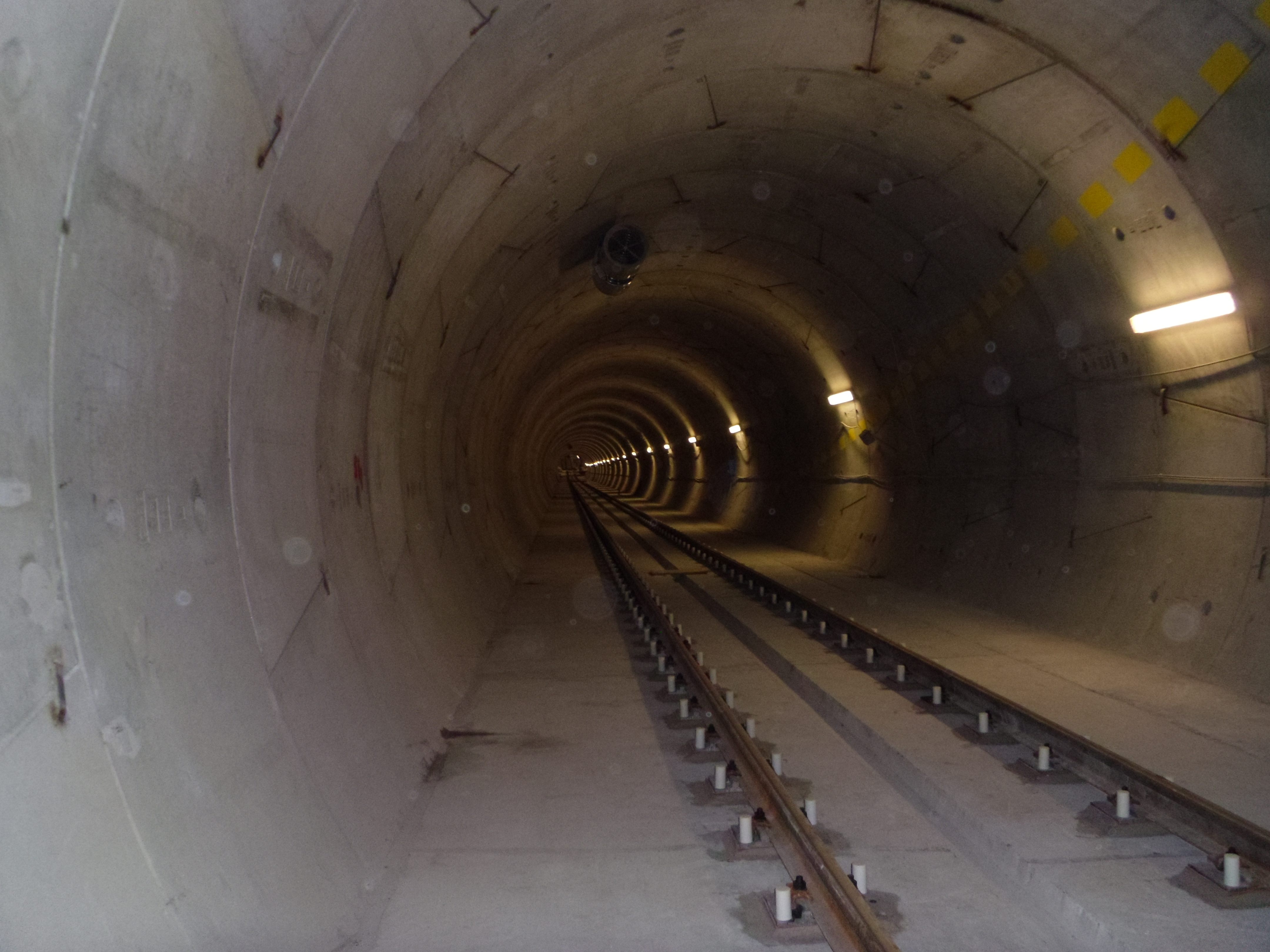

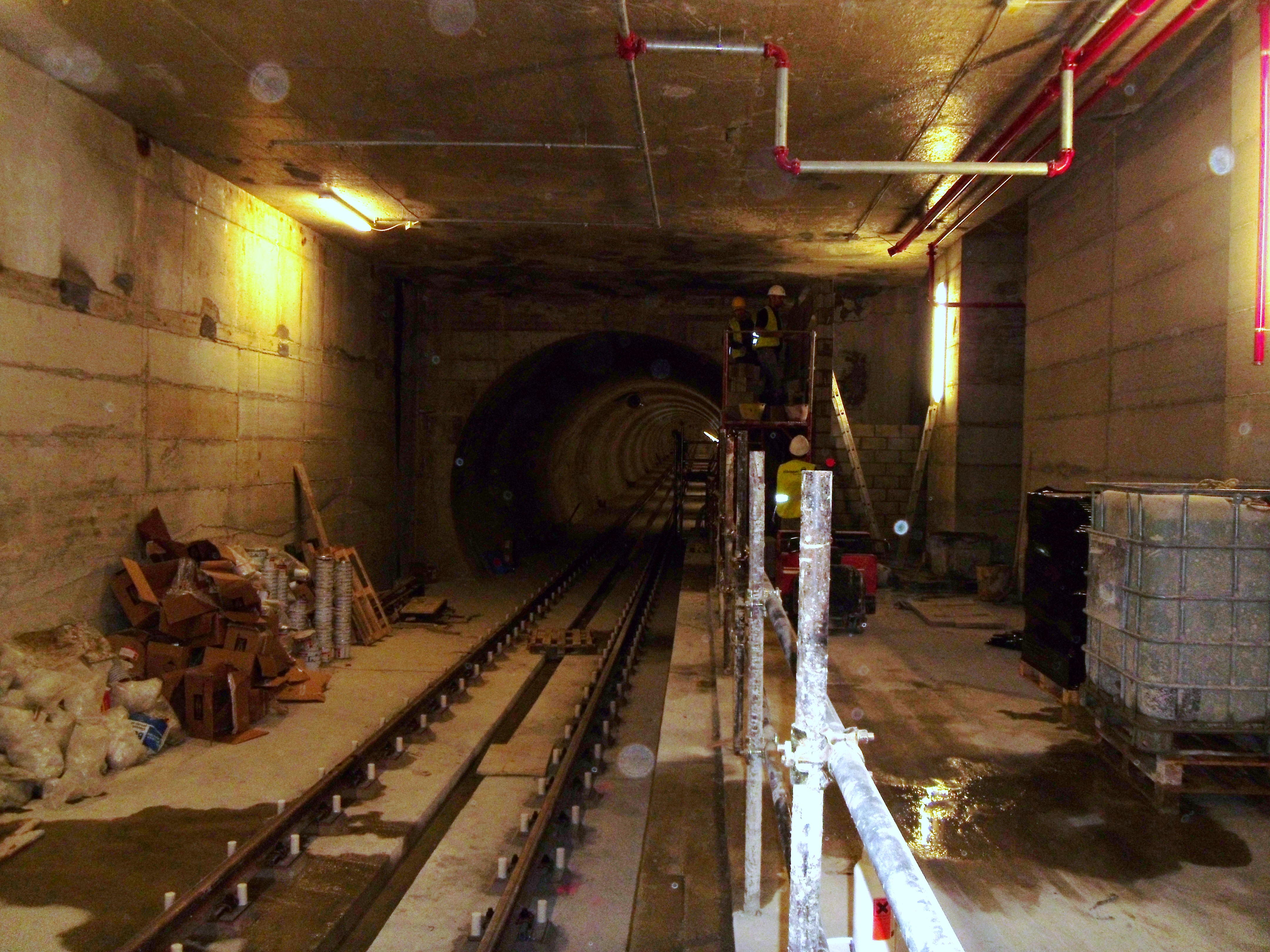

This Monday I could visit Lotto Station yard. Now all the station structures are built. Escalators are during installation, and tracks are almost ready. This station is the deepest of the whole Line 5 to pass under the existing Line 1 under Piazzale Lotto. The station is 30 meter deep and the aquifer is only 15 meter deep so the station is divided by five floors to resist the water and soil pressure. The tunnel that reach this station was realized with two TBM; one tunnel for each track. Connection with Line1 will be realized with a unique passage with two floors, the upper one will connect the two mezzanines outside the pay-area, and the deepest one will connect the MM5 middle level with the platform of the Line 1 for the train direct to Rho Fiera. To reach the platform for train to city center passenger must go to the Line 1 mezzanine and the go down to the other platform. To avoid crowding platform of Line 1 will be widened.

© 2013 Minici Giovanni Luca – www.metroricerche.it, si accosente l’uso di questo articolo citandone l’autore.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non opere derivate 2.5 Italia.

Aggiornamento dal cantiere Garibaldi MM5

Con l’occasione di un invito a partecipare alla prova di evacuazione della nuova tratta della MM5 ho potuto vedere in anteprima, insieme ad altri 215 cittadini, le due nuove stazioni di Isola e Garibaldi. I risultati della prova, utile alla prevenzione incendi, non mi sono noti, ovviamente spero nel pieno successo.

La prova si è tenuta il 5 ottobre con inizio alla stazione Isola e fine alla stazione Garibaldi, a passo veloce, trattandosi, nei fatti, di una prova di fuga dalla suddetta stazione in caso d’incendio.

Ritornando agli obbiettivi “occulti” della mia partecipazione, dal punto di vista architettonico le sorprese sono state poche e andranno analizzate con calma quandola tratta sarà definitivamente aperta al pubblico. A tal proposito uno degli operatori presenti in loco ha specificato come da contratto l’opera dovrà essere consegnata il 31 dicembre 2013, quindi l’inaugurazione, se tutto va bene, potrebbe aver luogo nella prima settimana di gennaio 2014.

ENGLISH VERSION AVAILABLE AT THE END OF ARTICLE

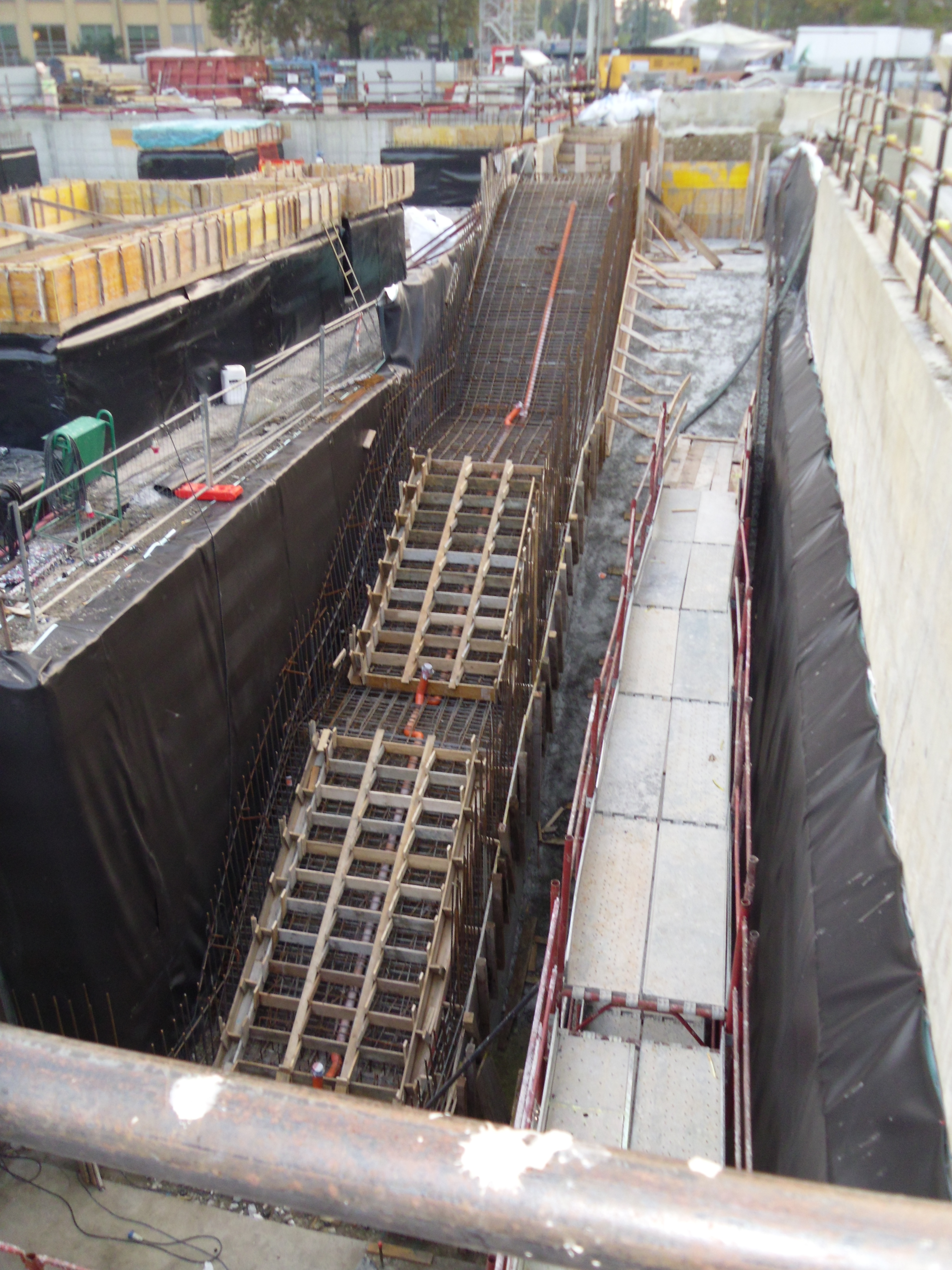

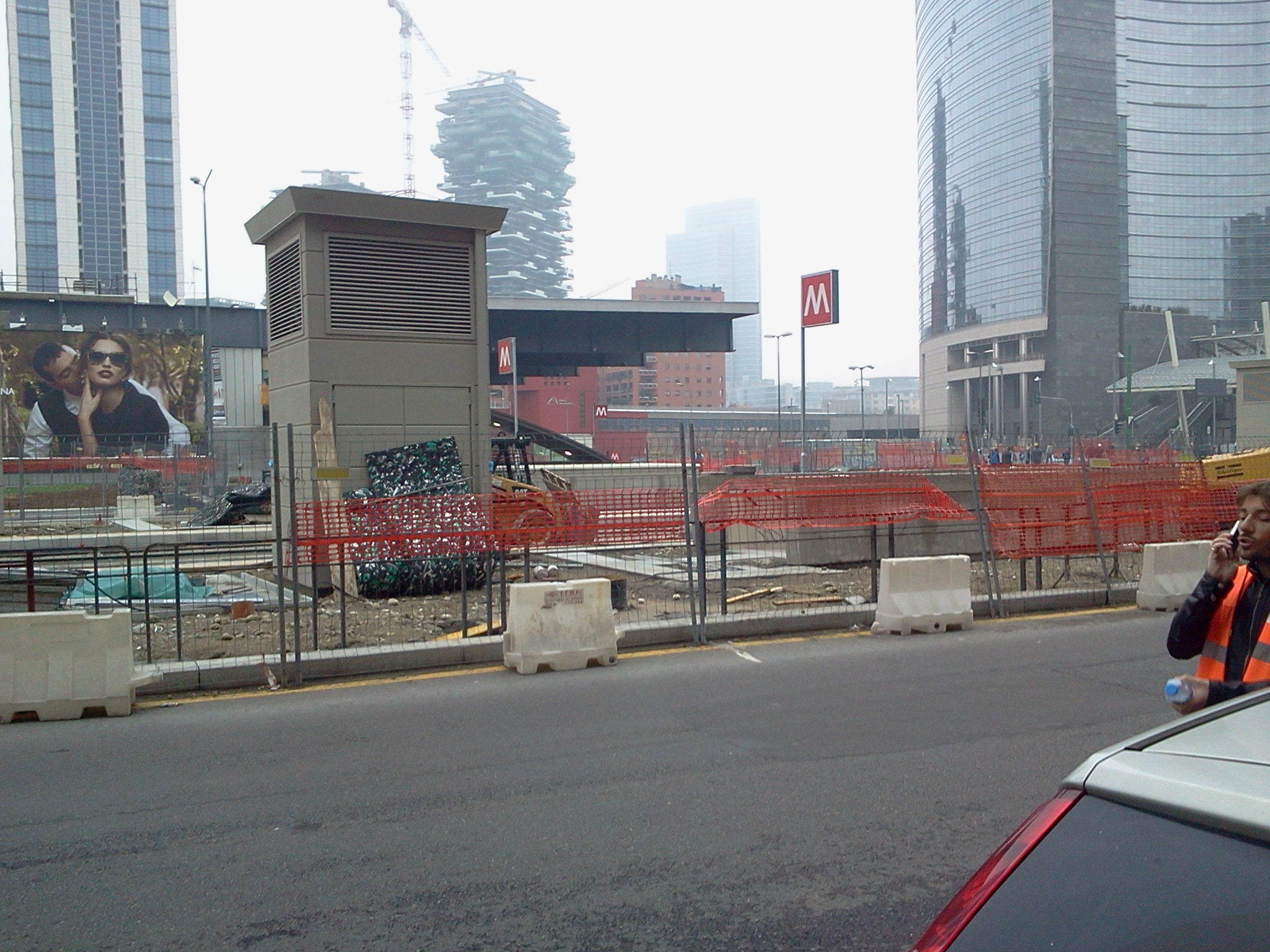

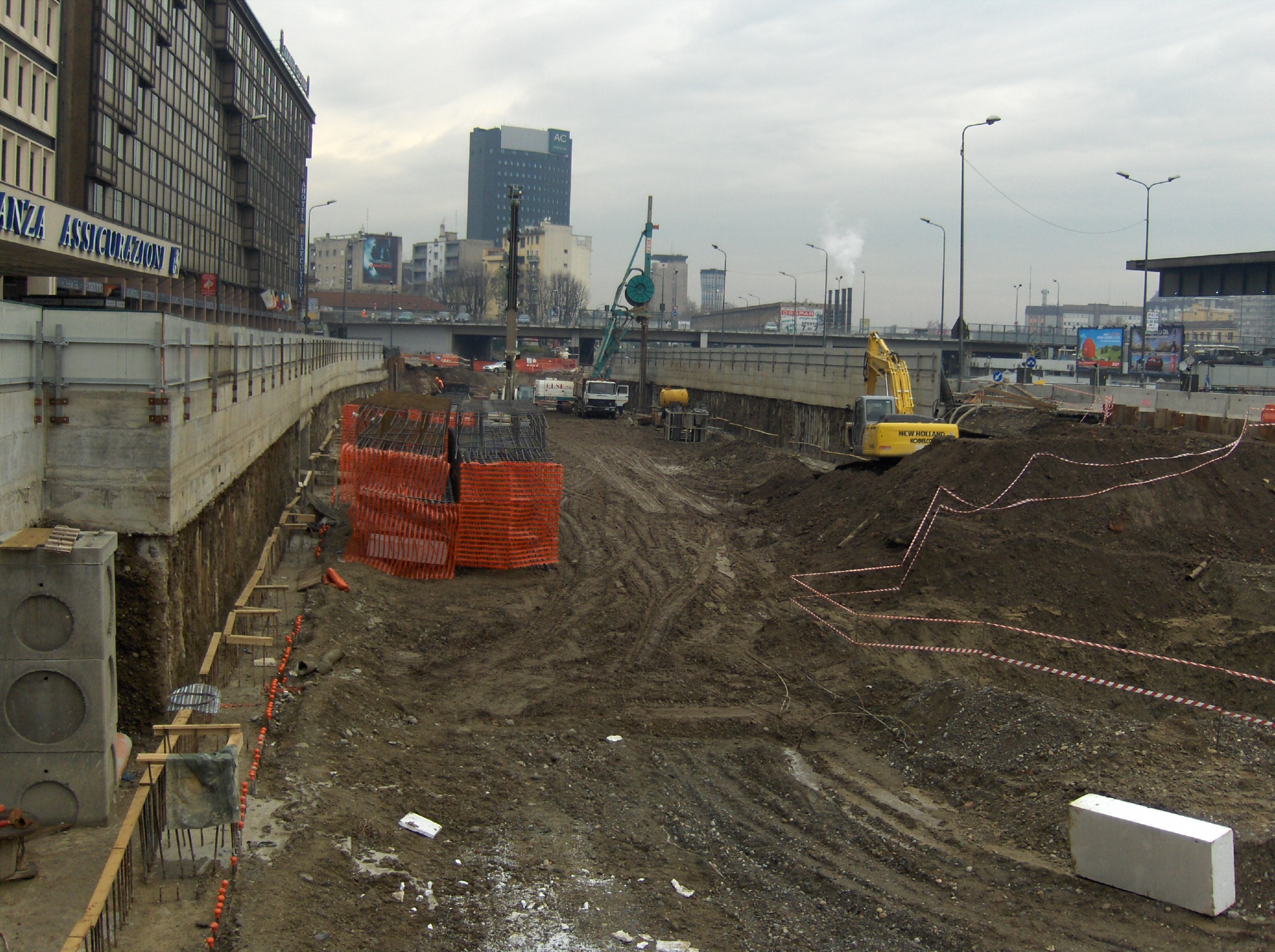

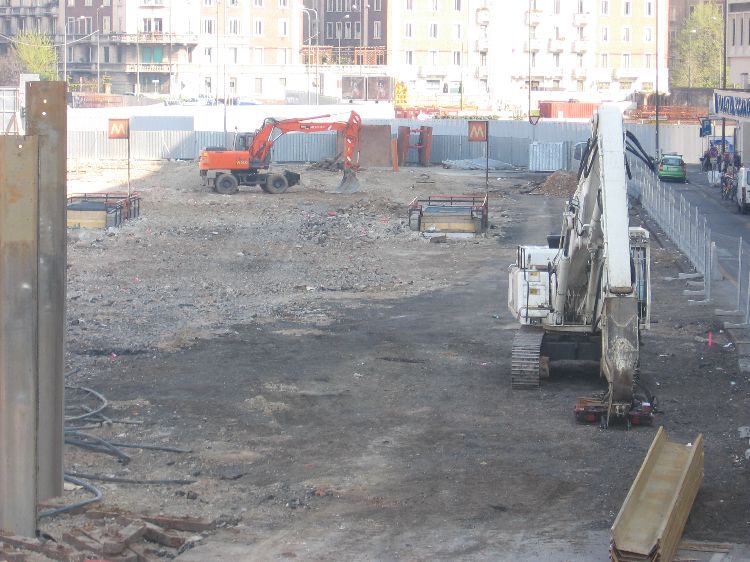

Il cantiere nelle fasi iniziali

Architettonicamente parlando la stazione Isola non presenta nessuna differenza rispetto alla prima tratta Zara-Bignami, se non nella conformazione delle scale fisse, ma per motivi puramente volumetrici.

Le differenze sono tutte nella stazione Garibaldi, la fermata cardine dell’intera linea, realizzata in quello che viene definito il nodo più infrastrutturato d’Italia. Questa stazione, come già rivelato precedentemente, è realizzata in un unico volume privo delle consuete solette divisorie. Quindi dal punto più alto sono visibili tutti e quattro i livelli della stazione. Il primo, più in basso, è costituito dalla banchina ad isola, da dove partono i gruppi di scale mobili. Il secondo è composto di una soletta sulla quale insistono i gruppi di scale mobili provenienti dalle banchine e quelli diretti al mezzanino e il corridoio obliquo di accesso al piano intermedio del Passante Ferroviario. Questa soletta poggia sugli ormai noti spuntoni metallici che, a differenza del progetto originale, sono verniciati in grigio antracite opacizzato e non in lilla. Successivamente si sviluppa il piano mezzanino con il corridoio d’interconnessione con la Linea 2 e le scale fisse di accesso al corridoio che sottopassa le banchine tranviarie. Detto corridoio, aperto sul mezzanino della Linea 5, costituisce l’ultimo livello e permette un flusso pedonale separato da quello delle metropolitane. Questo corridoio sostituisce quello già presente e demolito all’avvio del cantiere, dunque ne recupera le due scale di uscita già oggetto di plurimi aggiornamenti. Proprio per queste scale sono stati realizzati dei nuovi corrimani metallici perfettamente identici a quelli originali della Linea 1, quindi in metallo verniciato, anche se per adesso manca ancora la colorazione definitiva che, pertanto, rimane ancora ignota.

Lo stato di avanzamento del cantiere è ormai prossimo alla conclusione, l’illuminazione sembra essere la parte ancora da mettere a punto, mentre la segnaletica è già pronta, non senza alcune trovate che genereranno senz’altro accesi dibattiti, soprattutto al piano banchina.

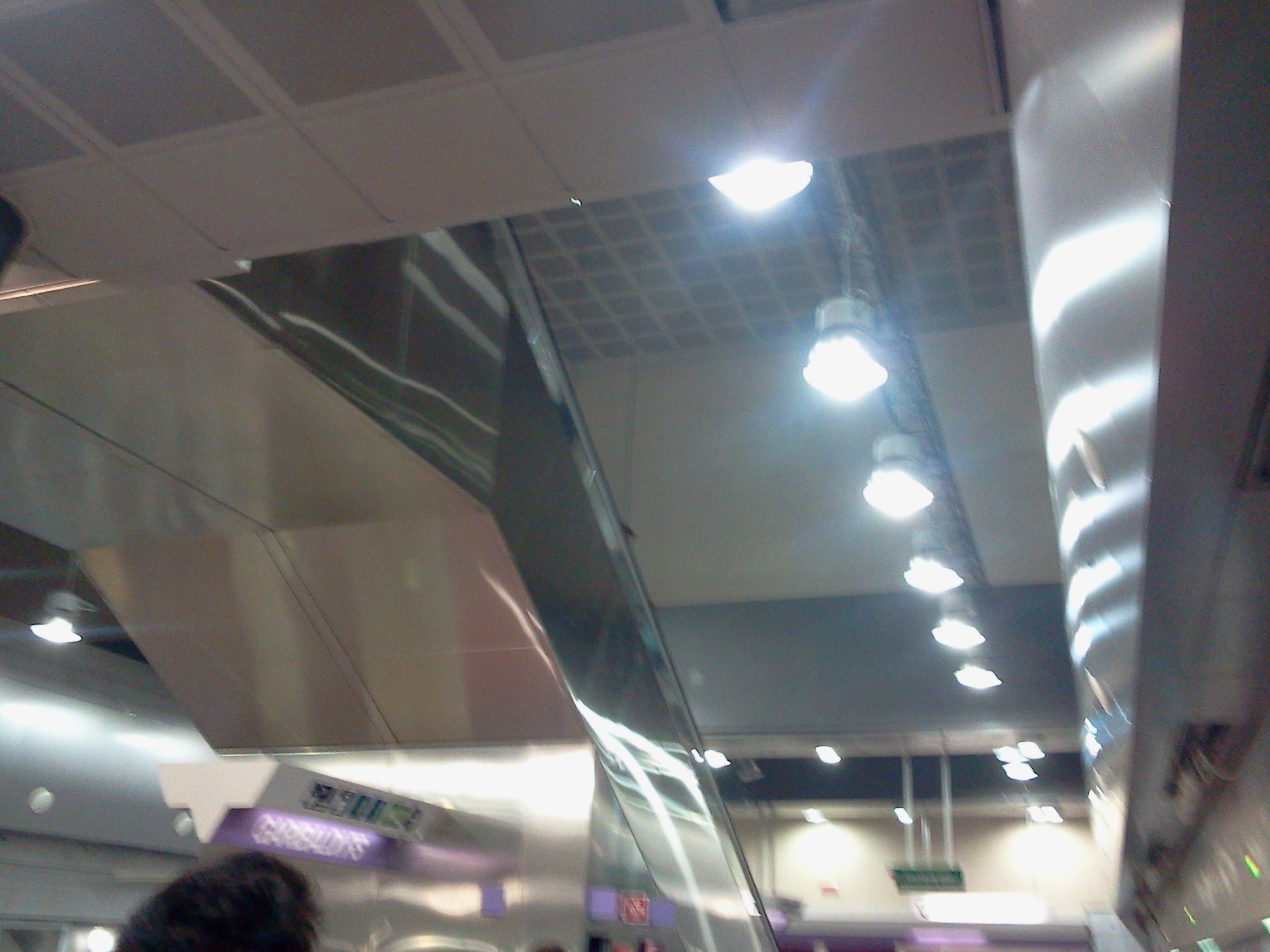

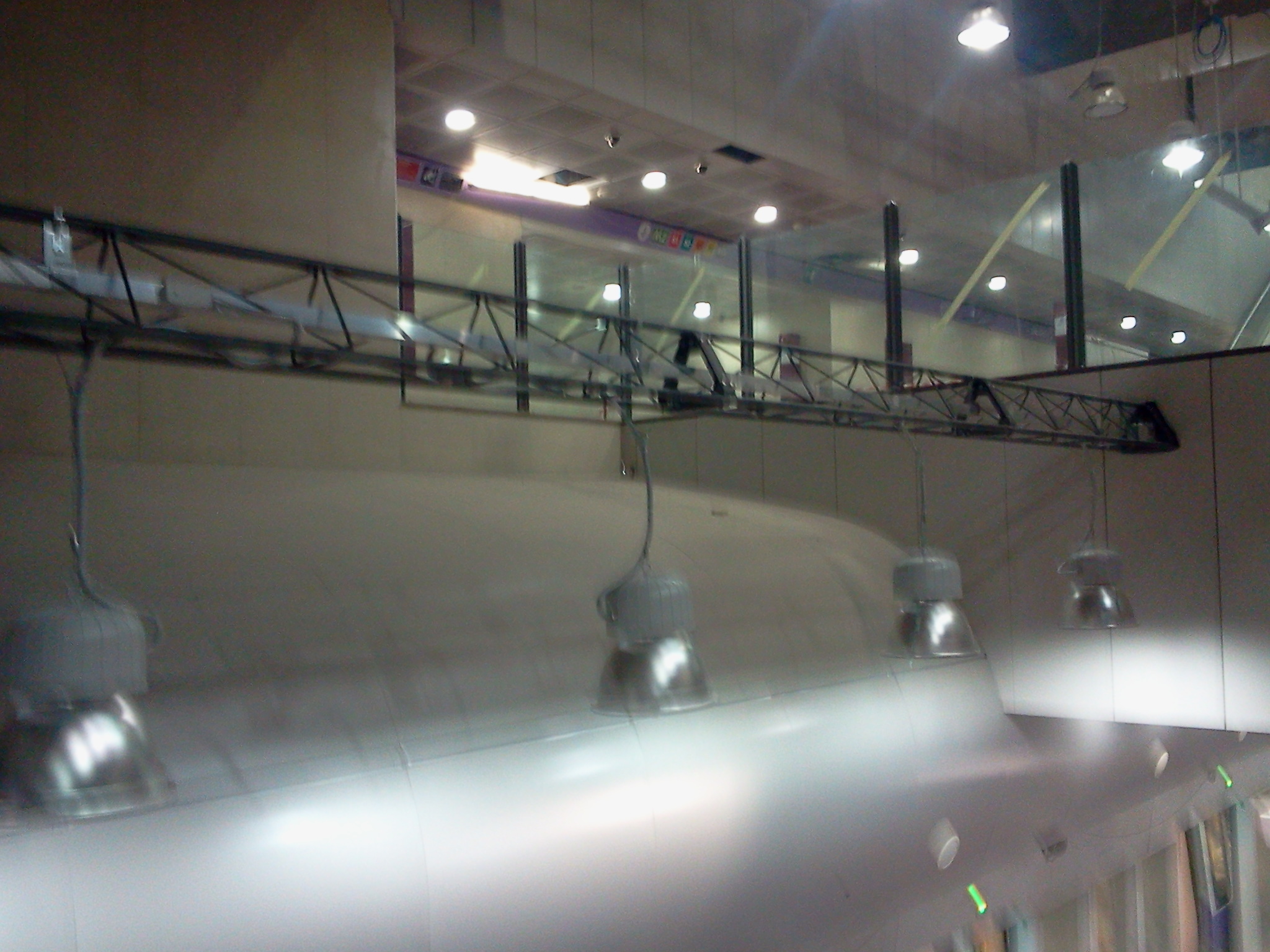

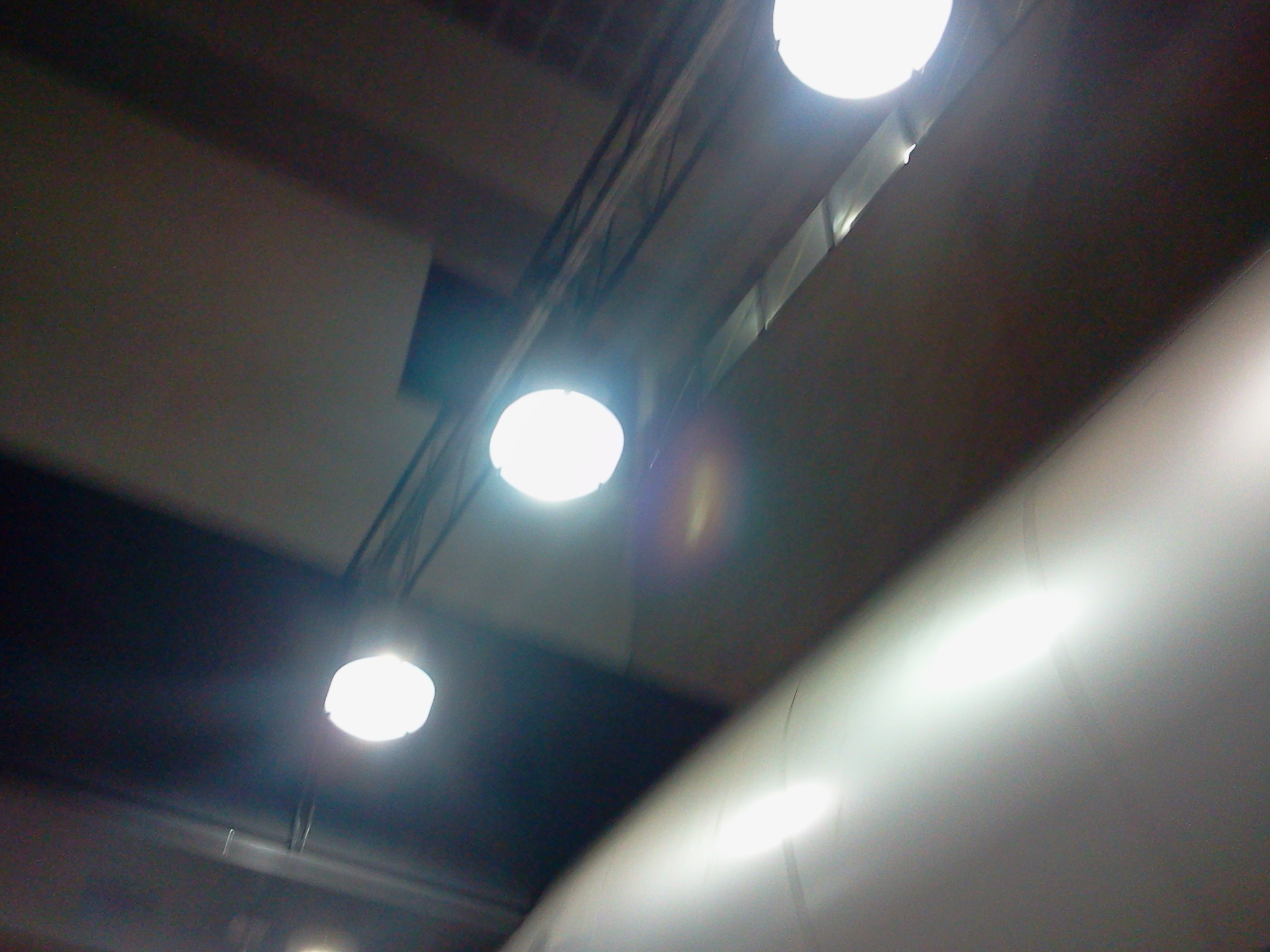

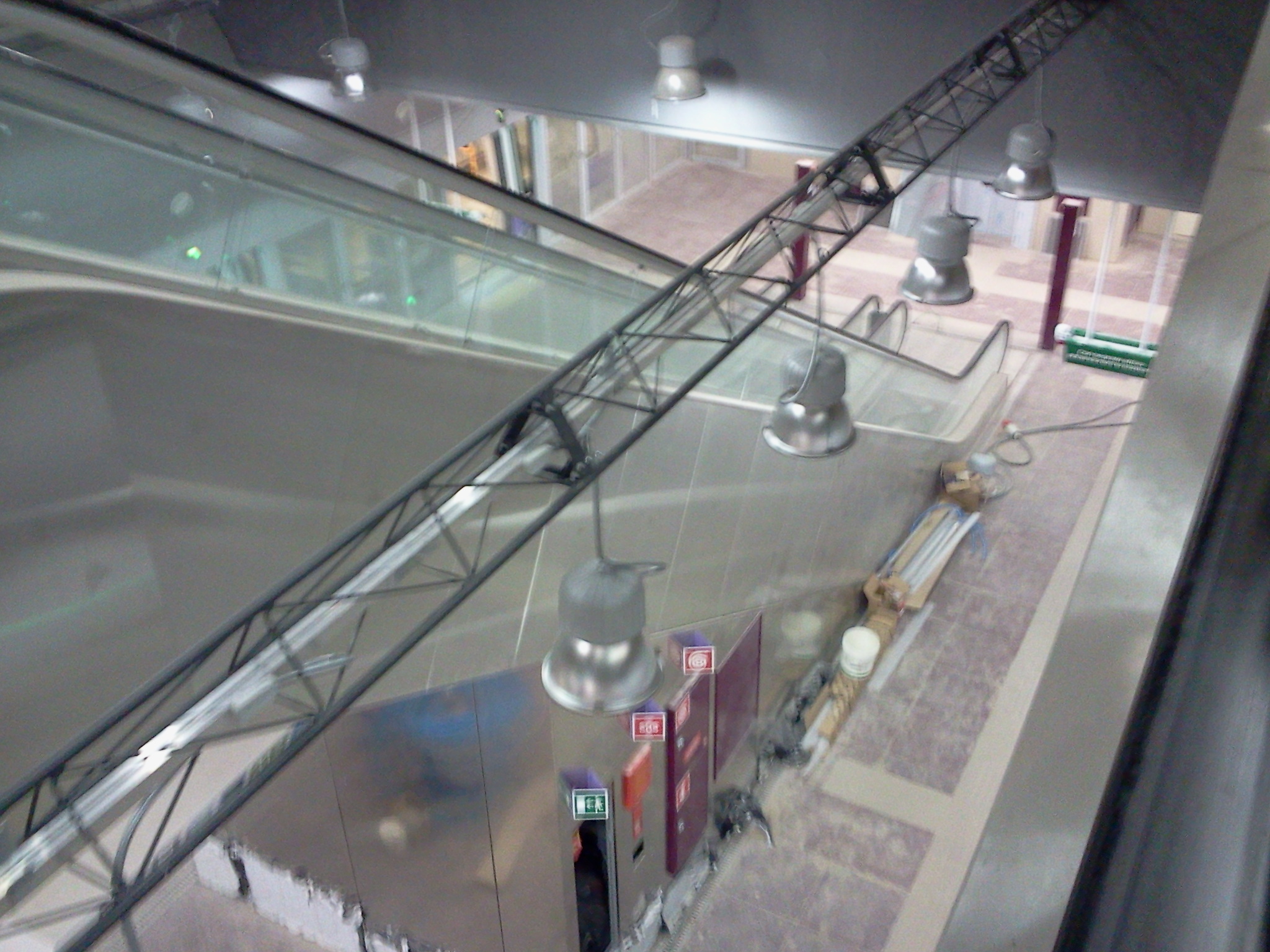

Pavimenti e pareti sono rivestiti con i materiali “tipici” della Linea 5, mentre, non essendoci scale fisse in vista nei primi due livelli, non sono presenti le ringhiere color avorio e i corrimani porpora, che sono stati omessi anche dalle scale mobili, rendendo il tutto più sobrio e vicino al primo progetto d’ispirazione danese, sebbene i materiali restino completamente diversi. Resta in dubbio se i faretti appesi a travi reticolari che illuminano la banchina siano definitivi o solo provvisori, si tratterebbe di un nuovo elemento completamente avulso. Da aggiungere come le parti strutturali all’interno del vano cavo della stazione siano state rivestite con pannelli di acciaio o alluminio satinati che sono state utilizzate usualmente per i controsoffitti e le parti alte delle pareti. Le superfici laterali sono rivestite nel classico gres beige chiaro.

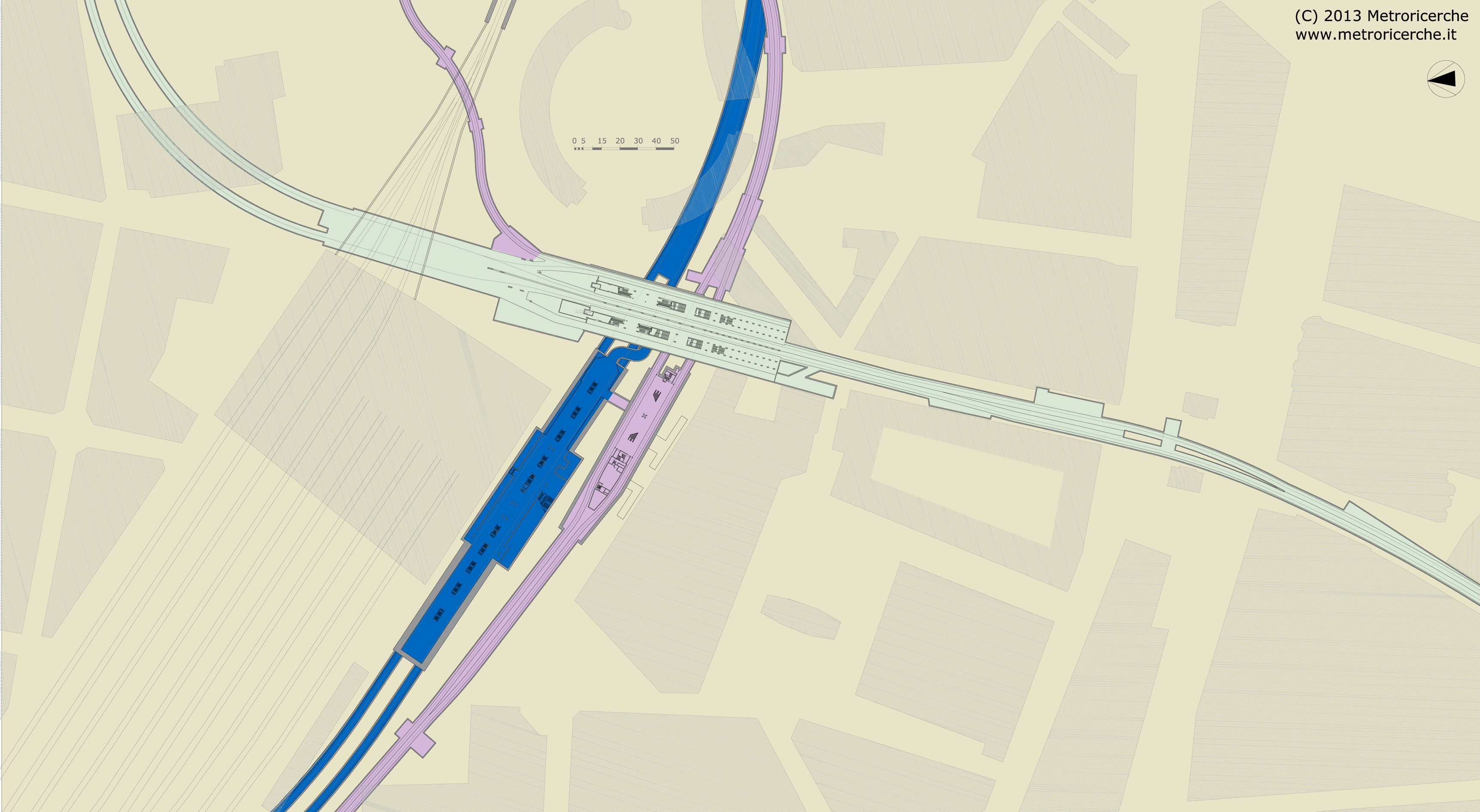

GARIBALDI MM5: progetto architettonico, prima versione (First Architectural project)

GARIBALDI MM5: progetto architettonico, seconda versione (Second Architectural project)

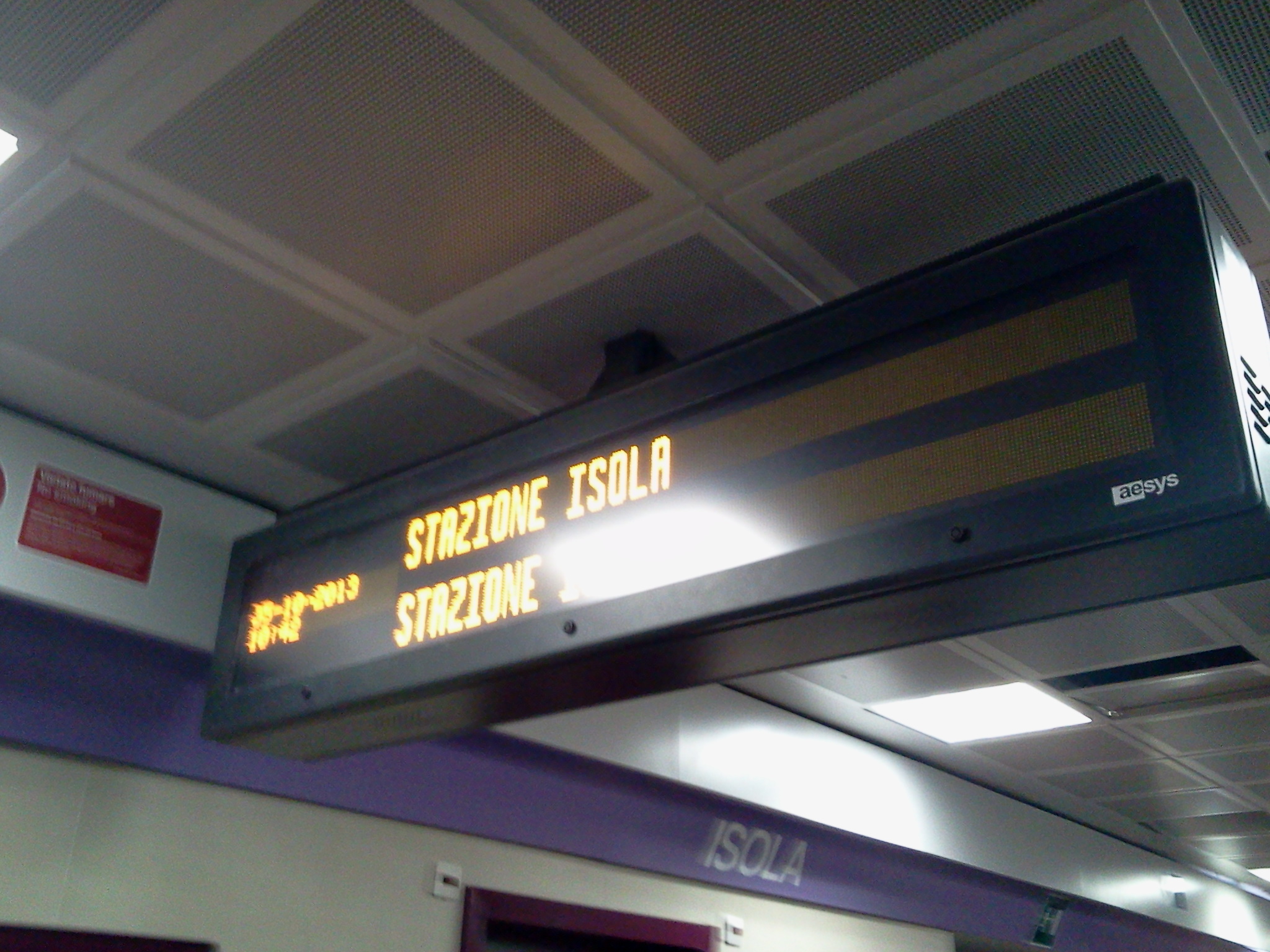

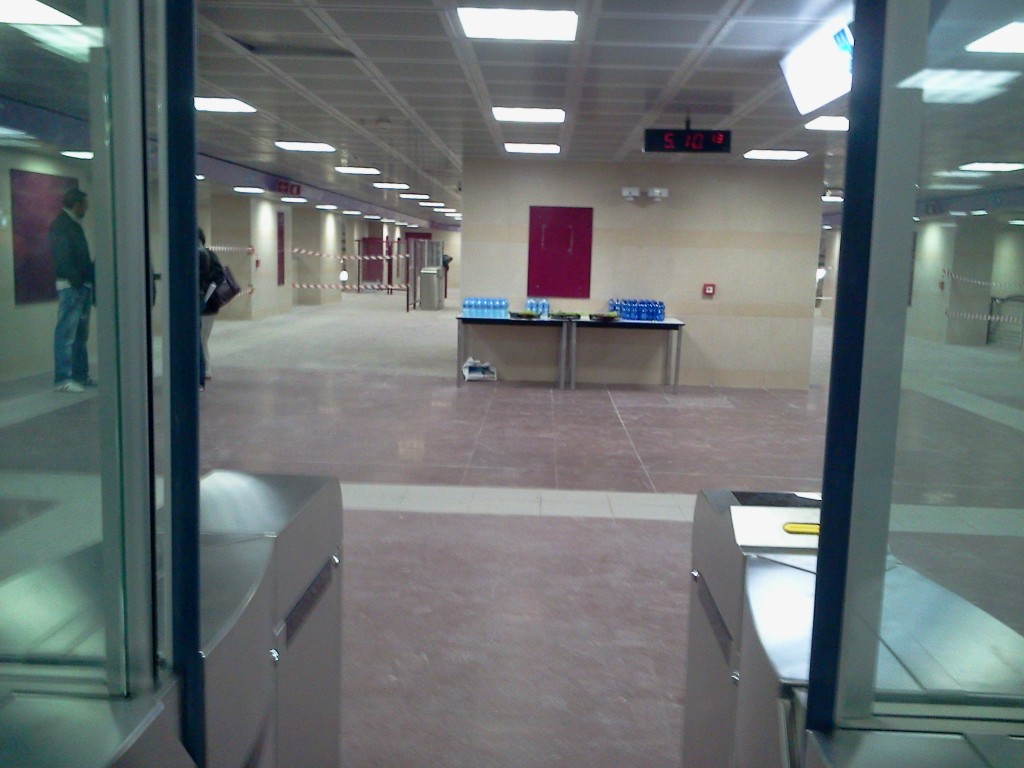

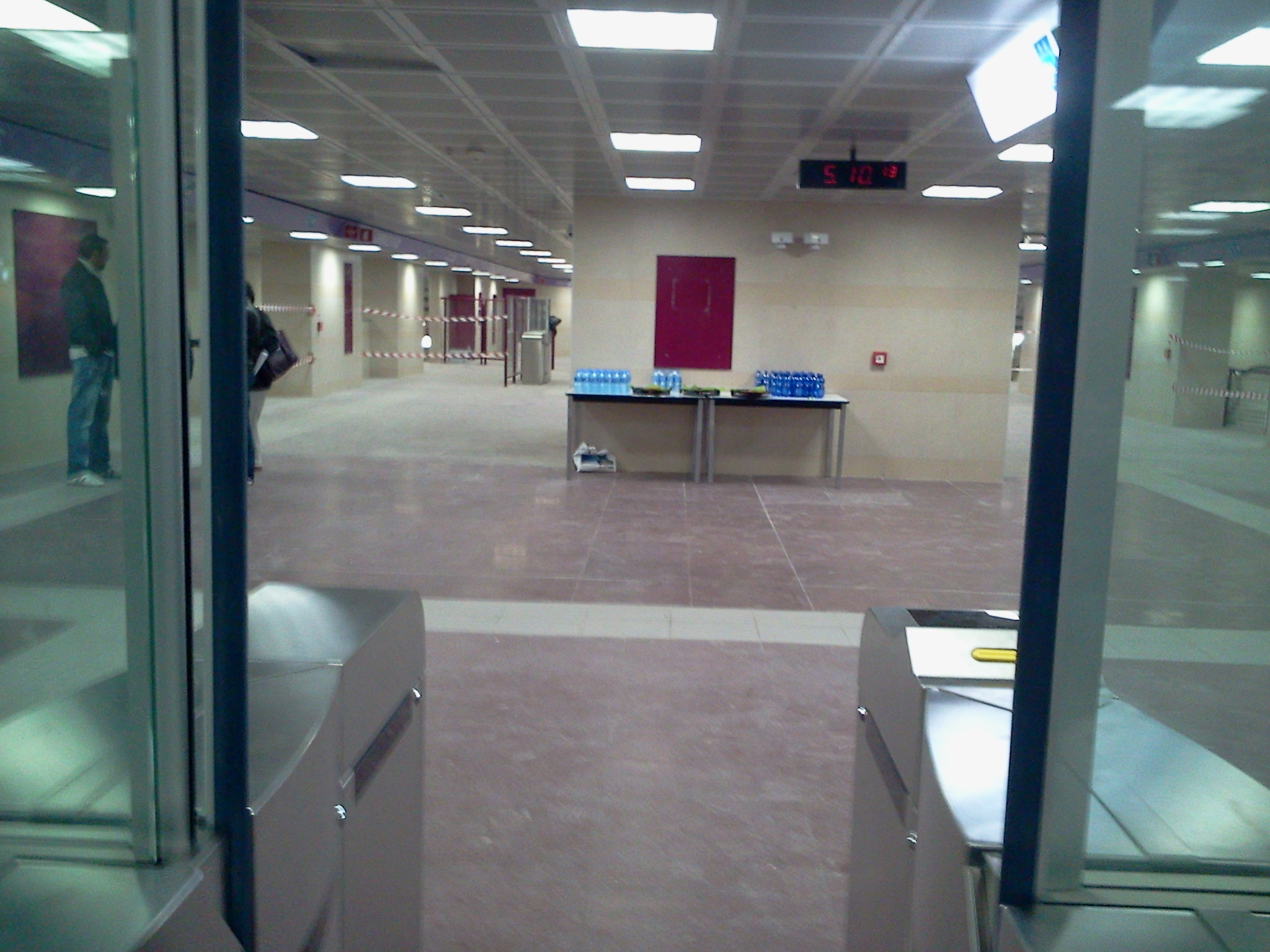

STAZIONE ISOLA

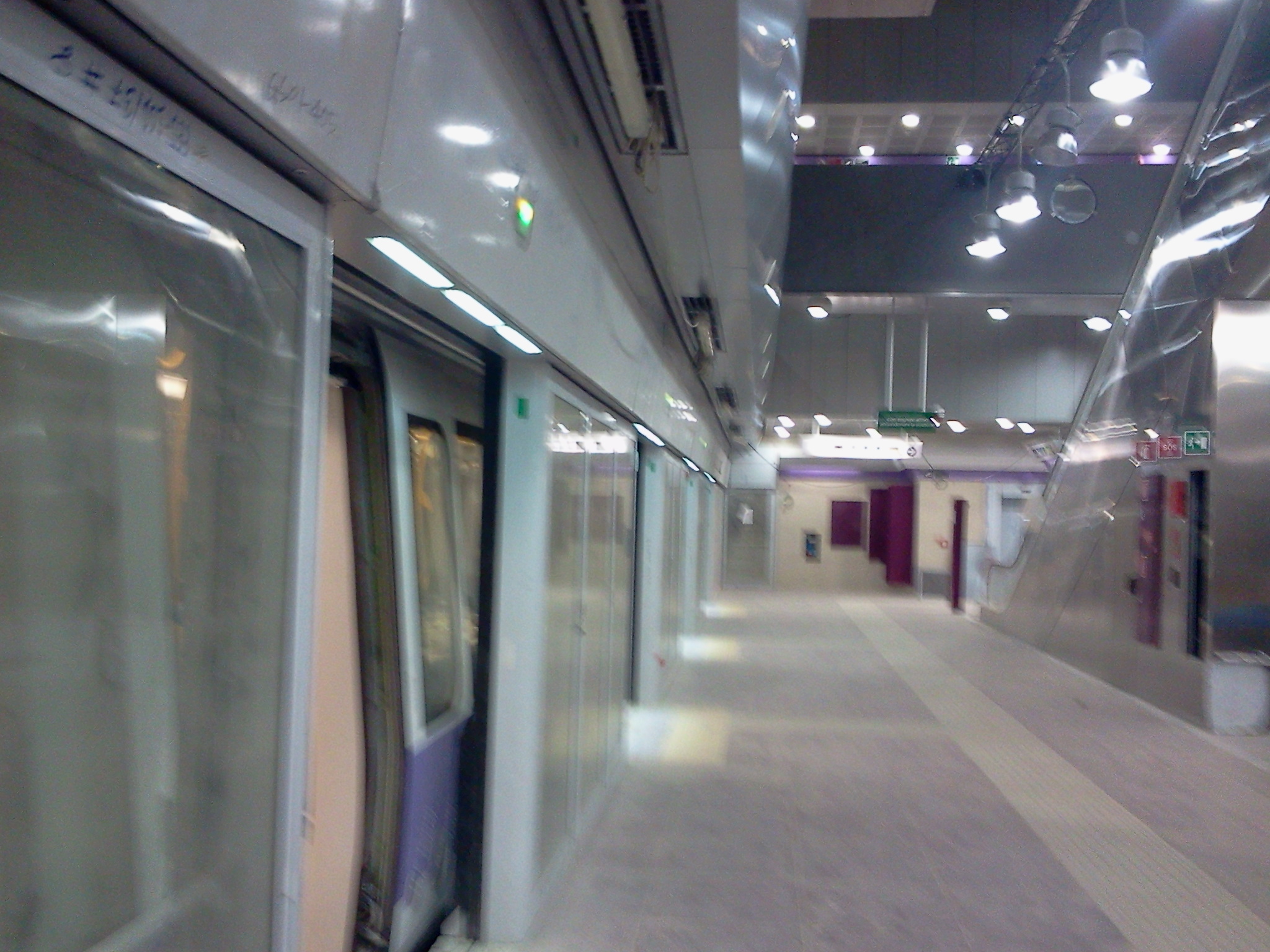

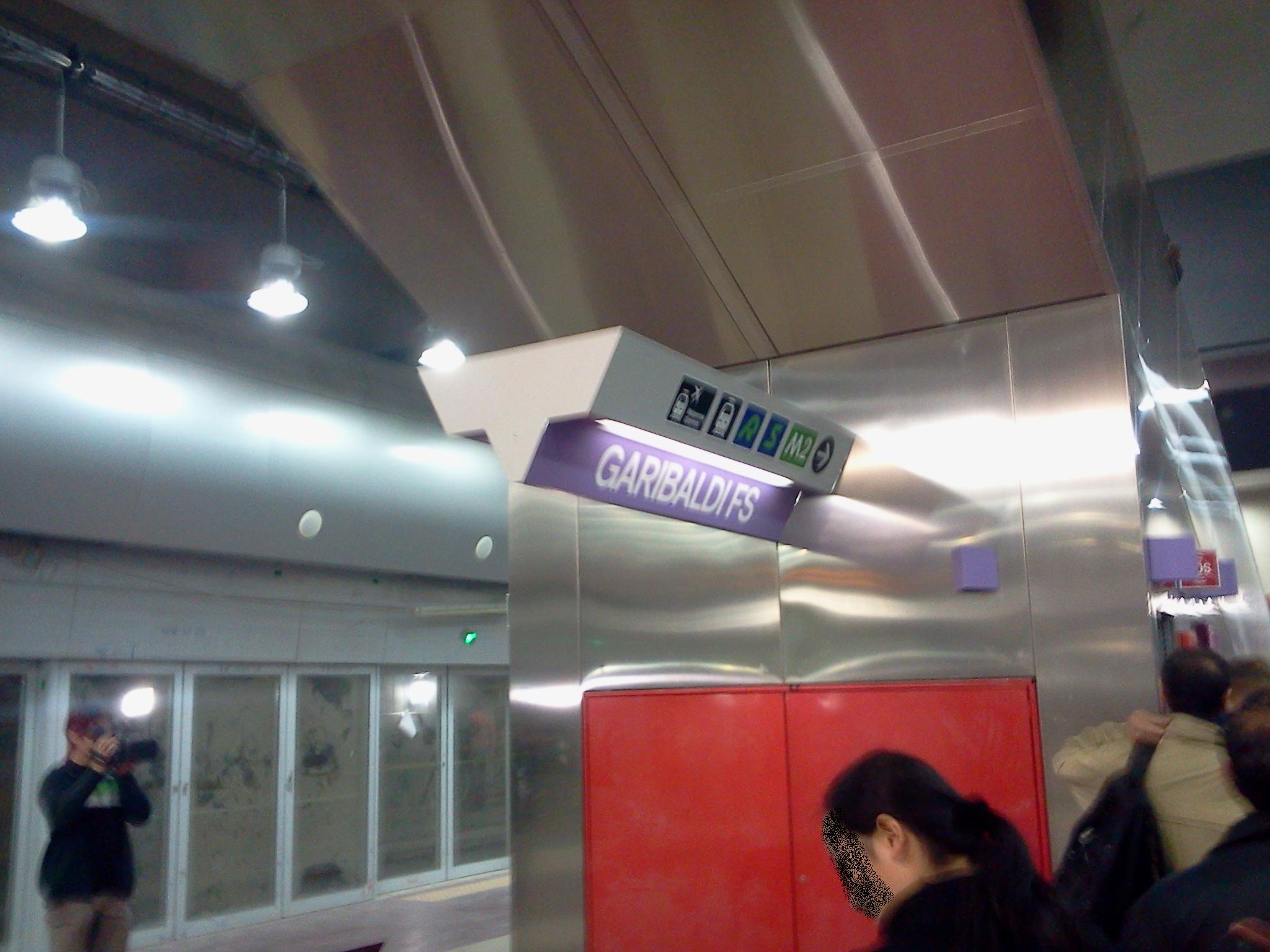

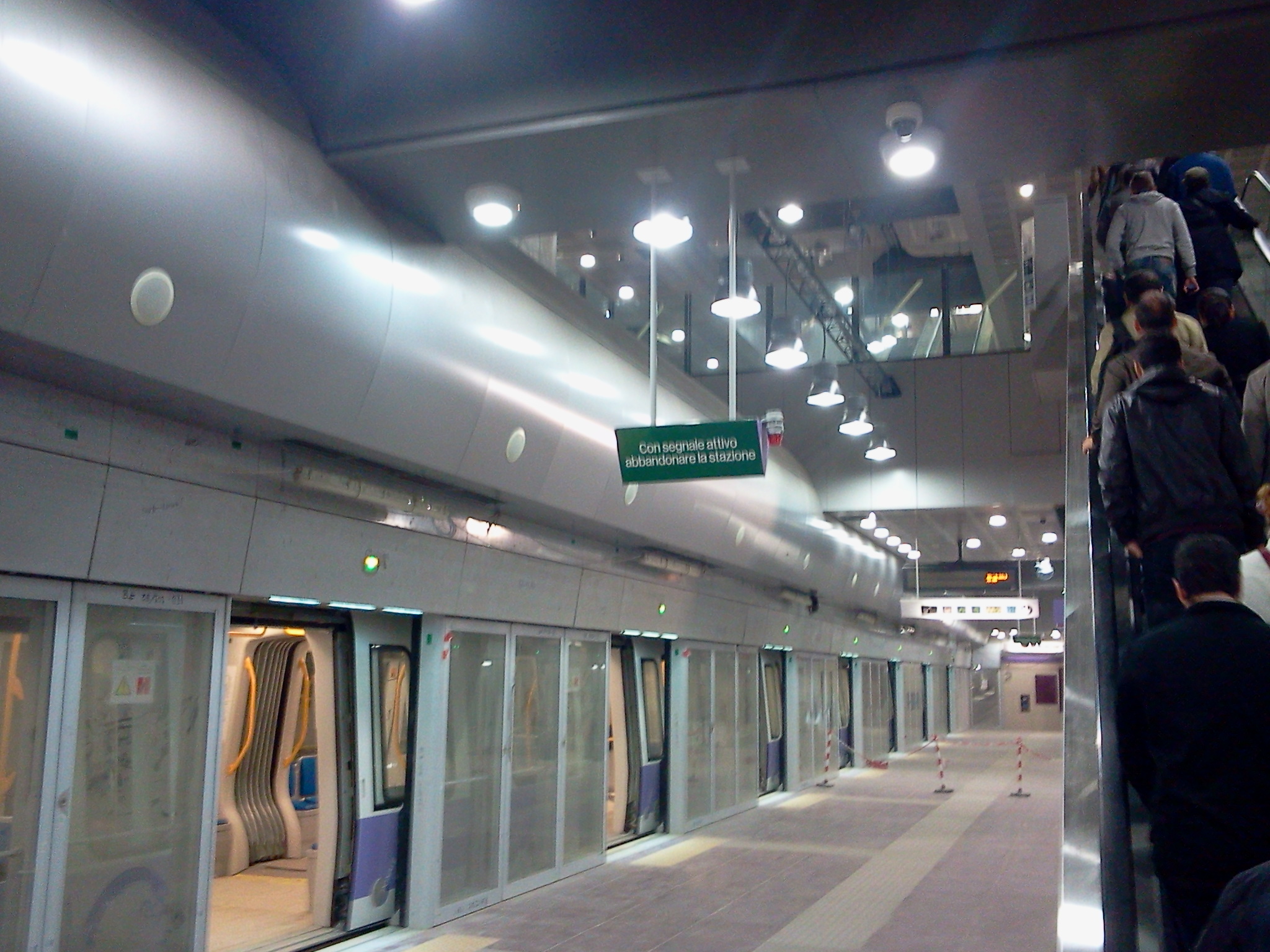

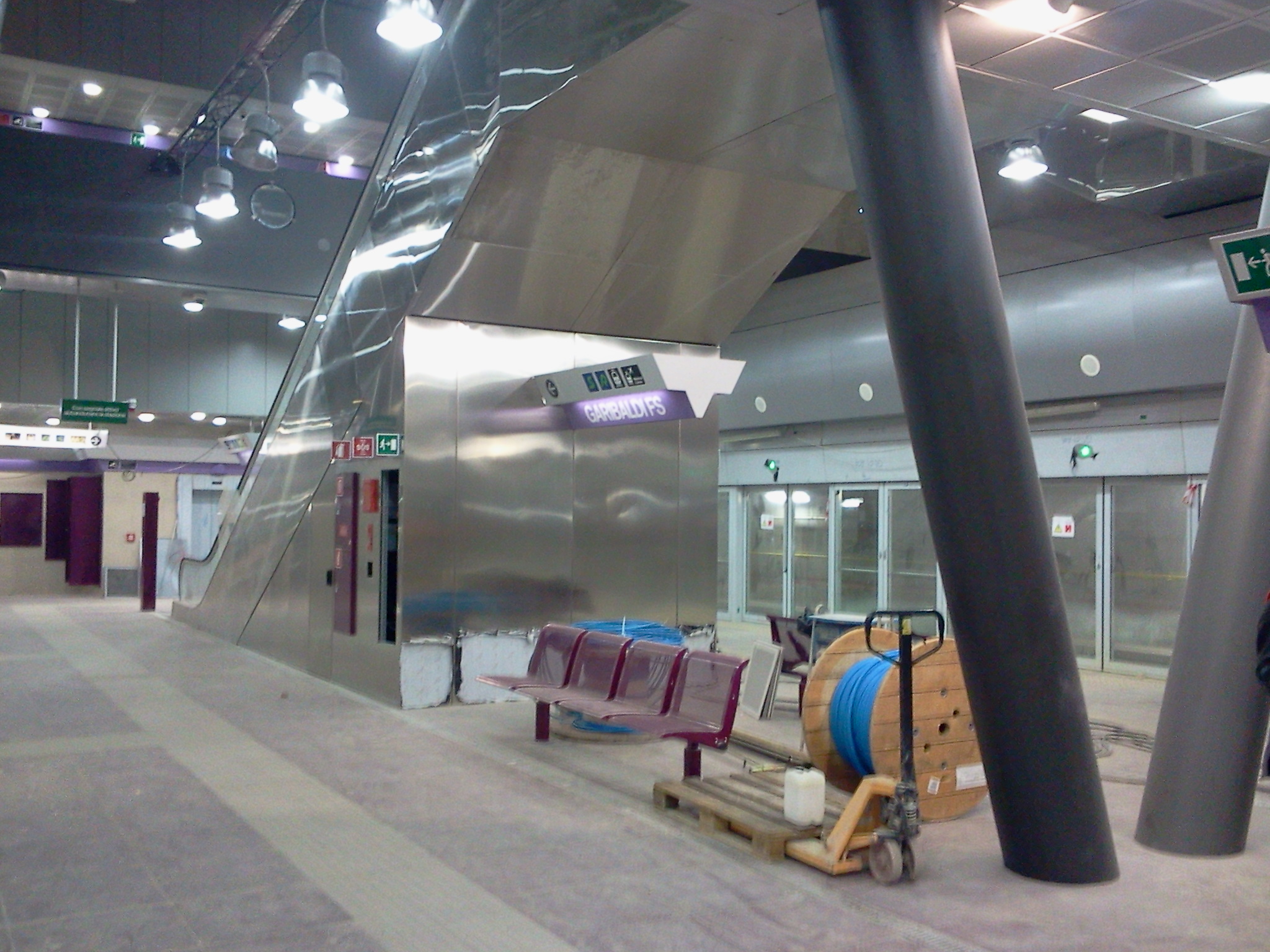

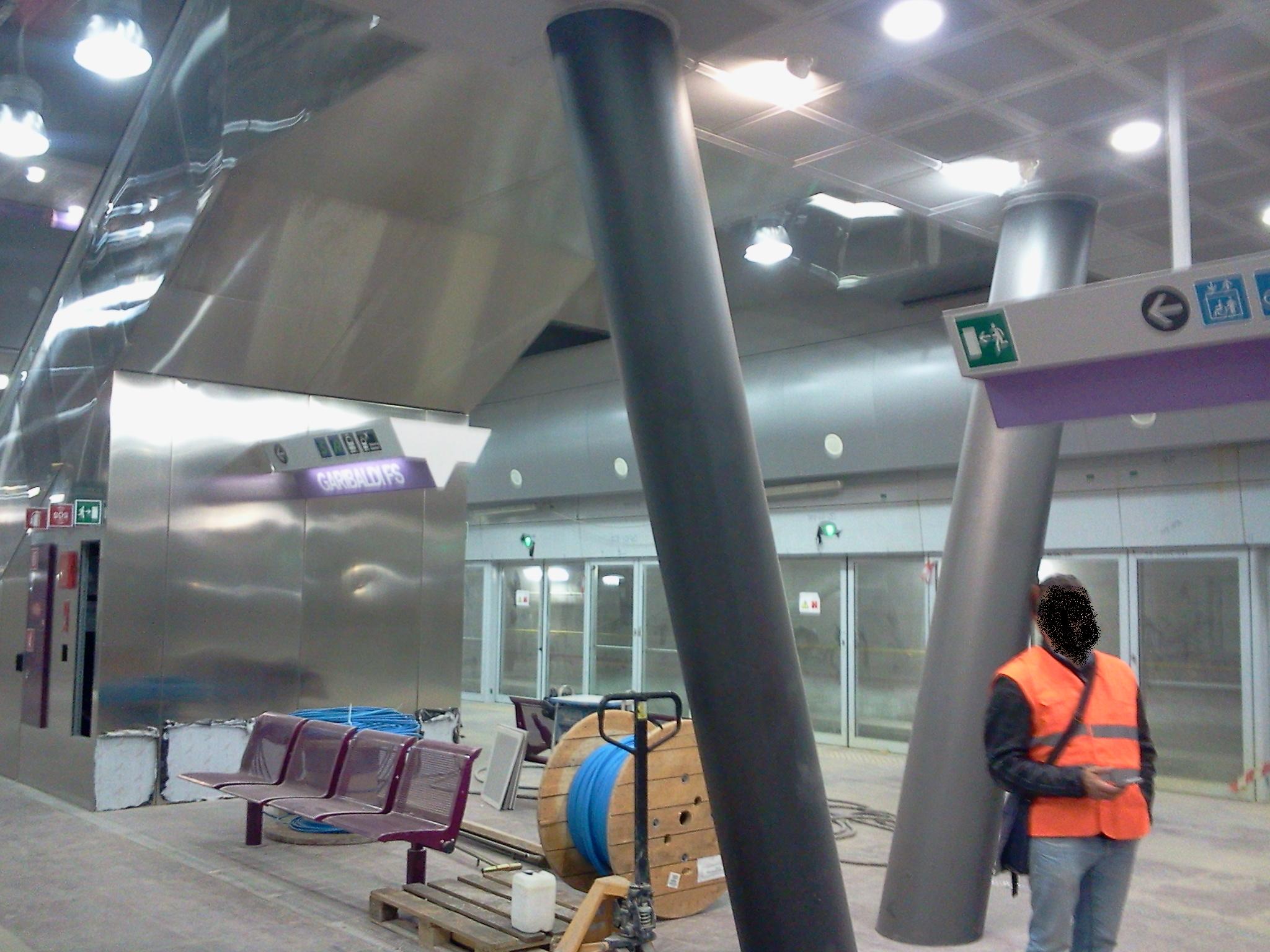

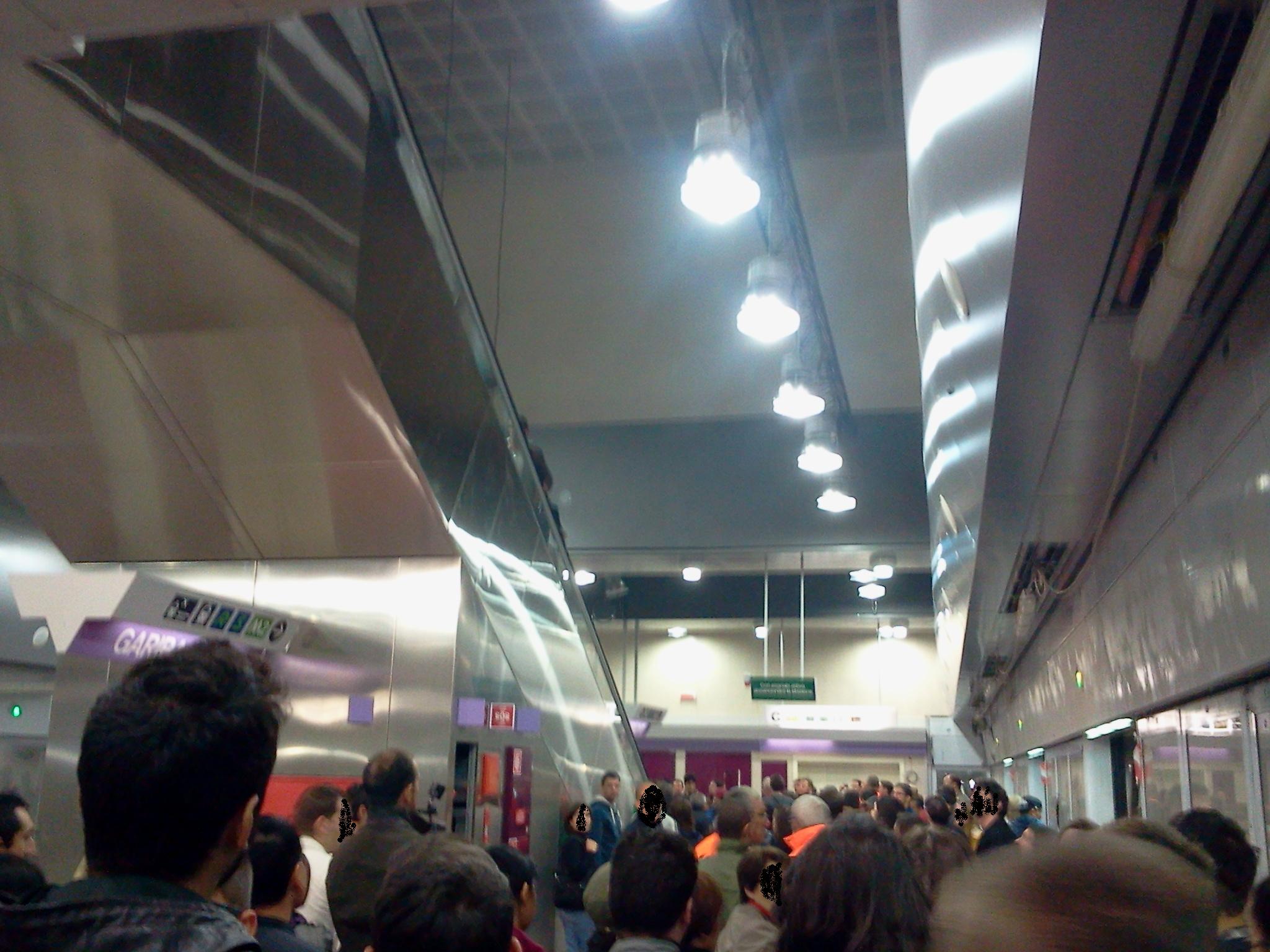

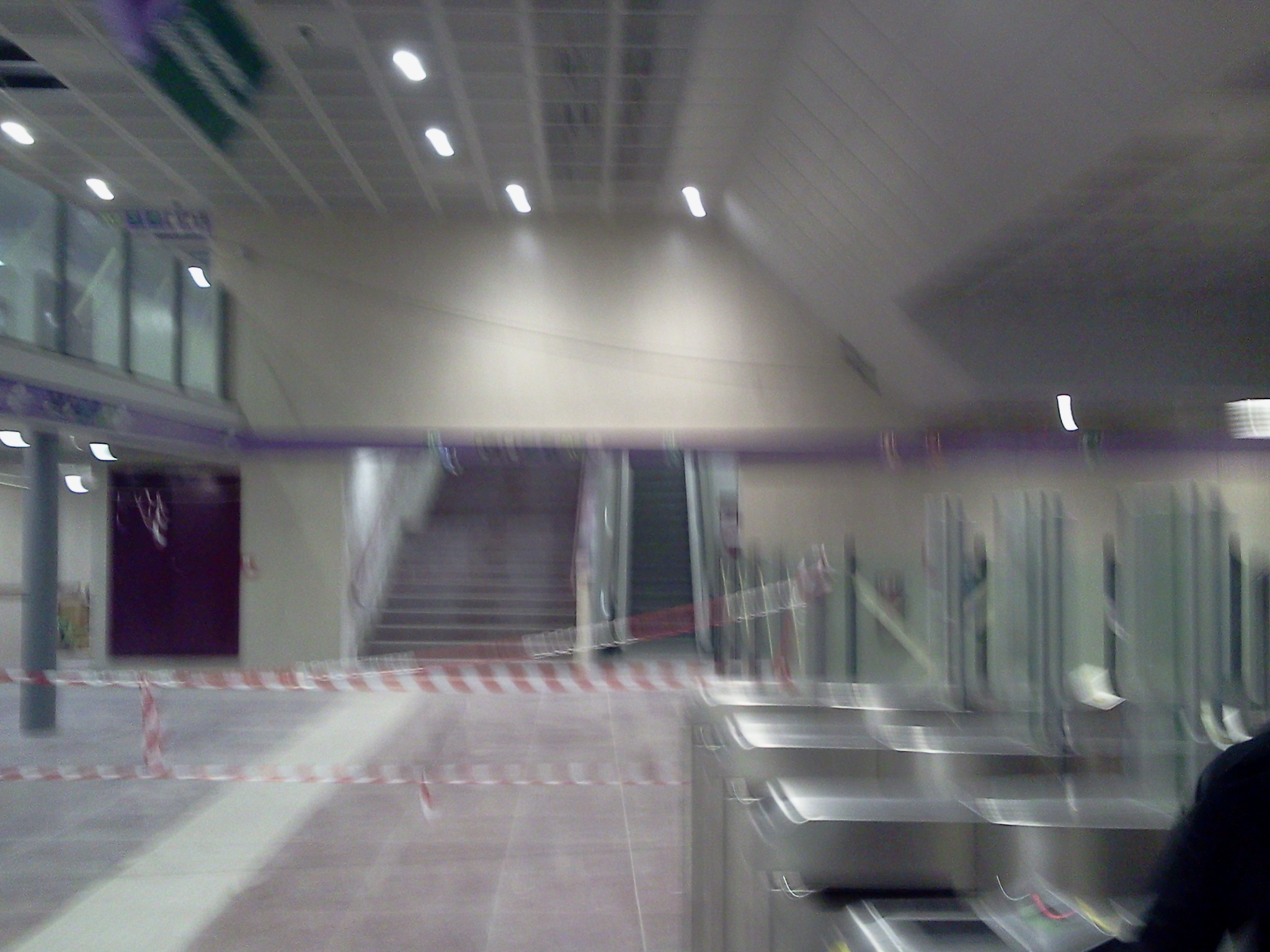

STAZIONE GARIBALDI

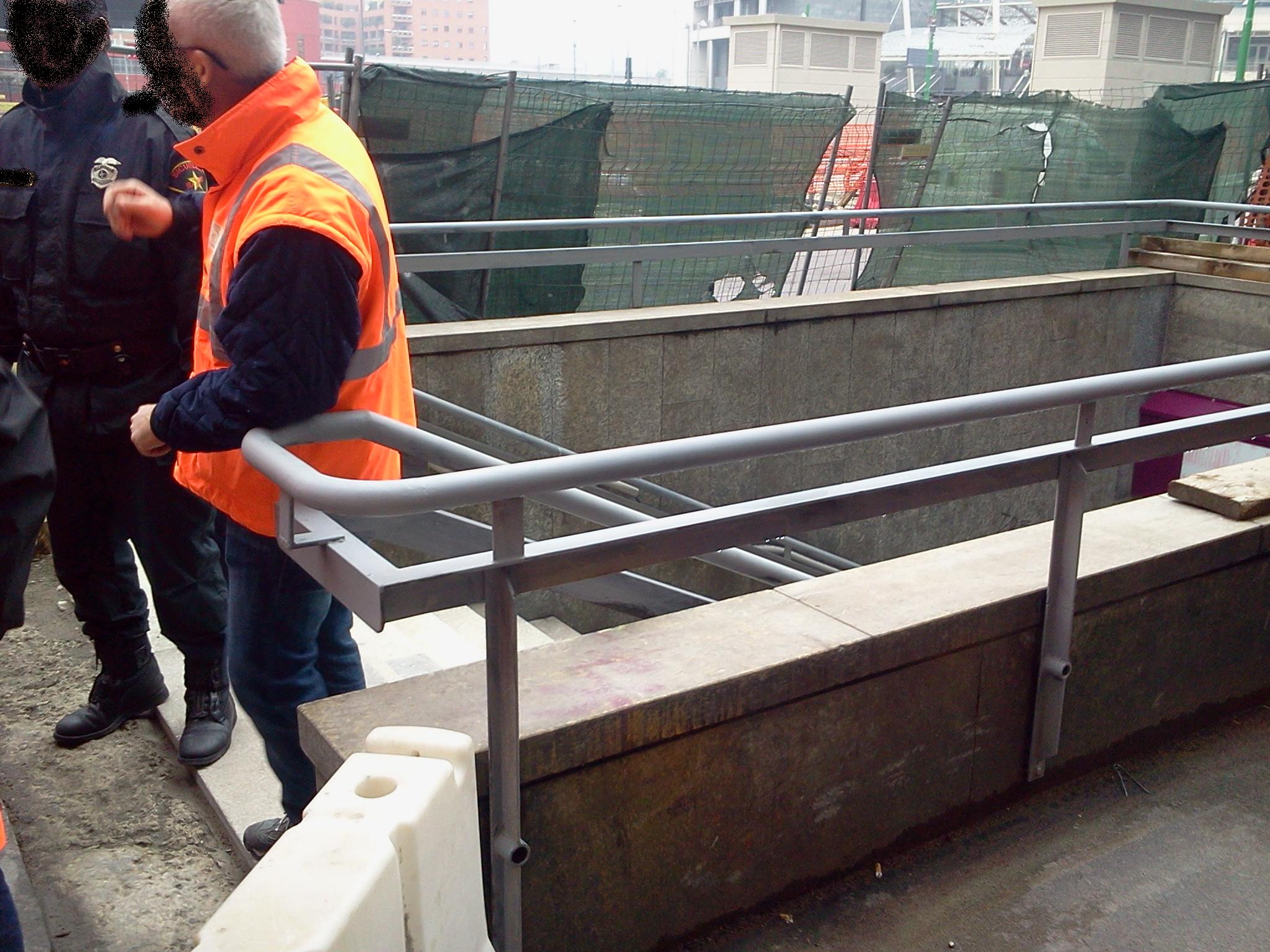

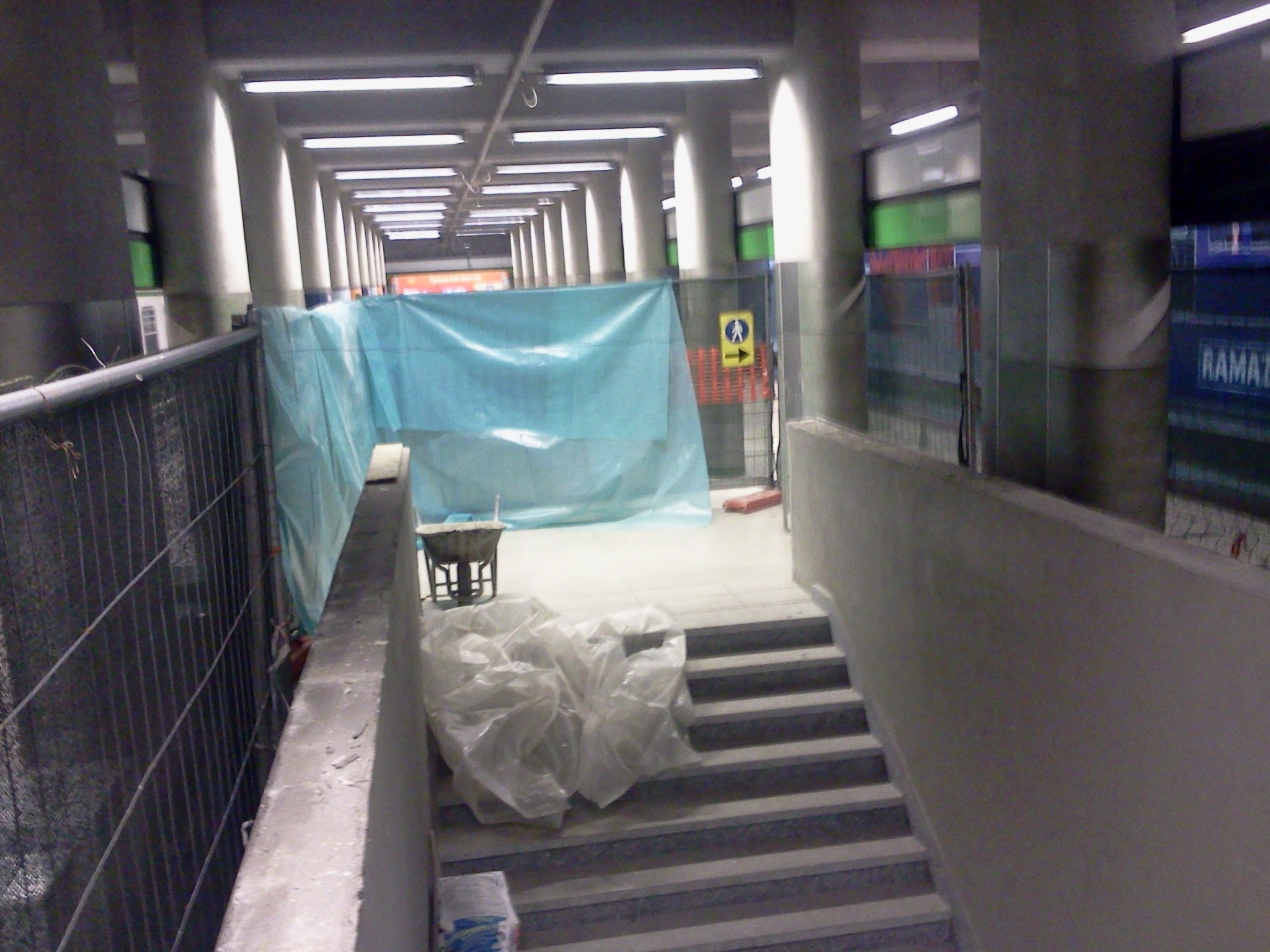

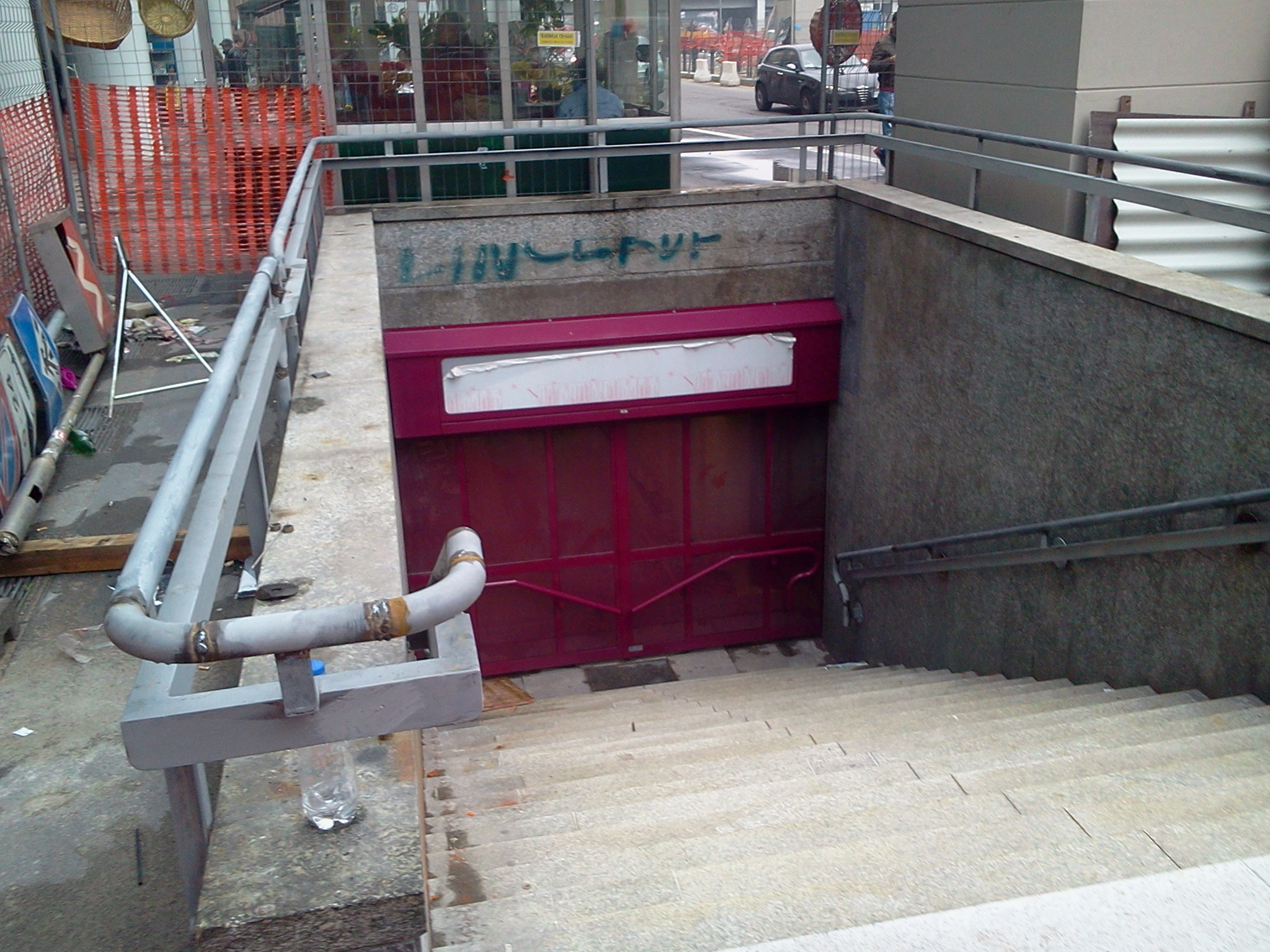

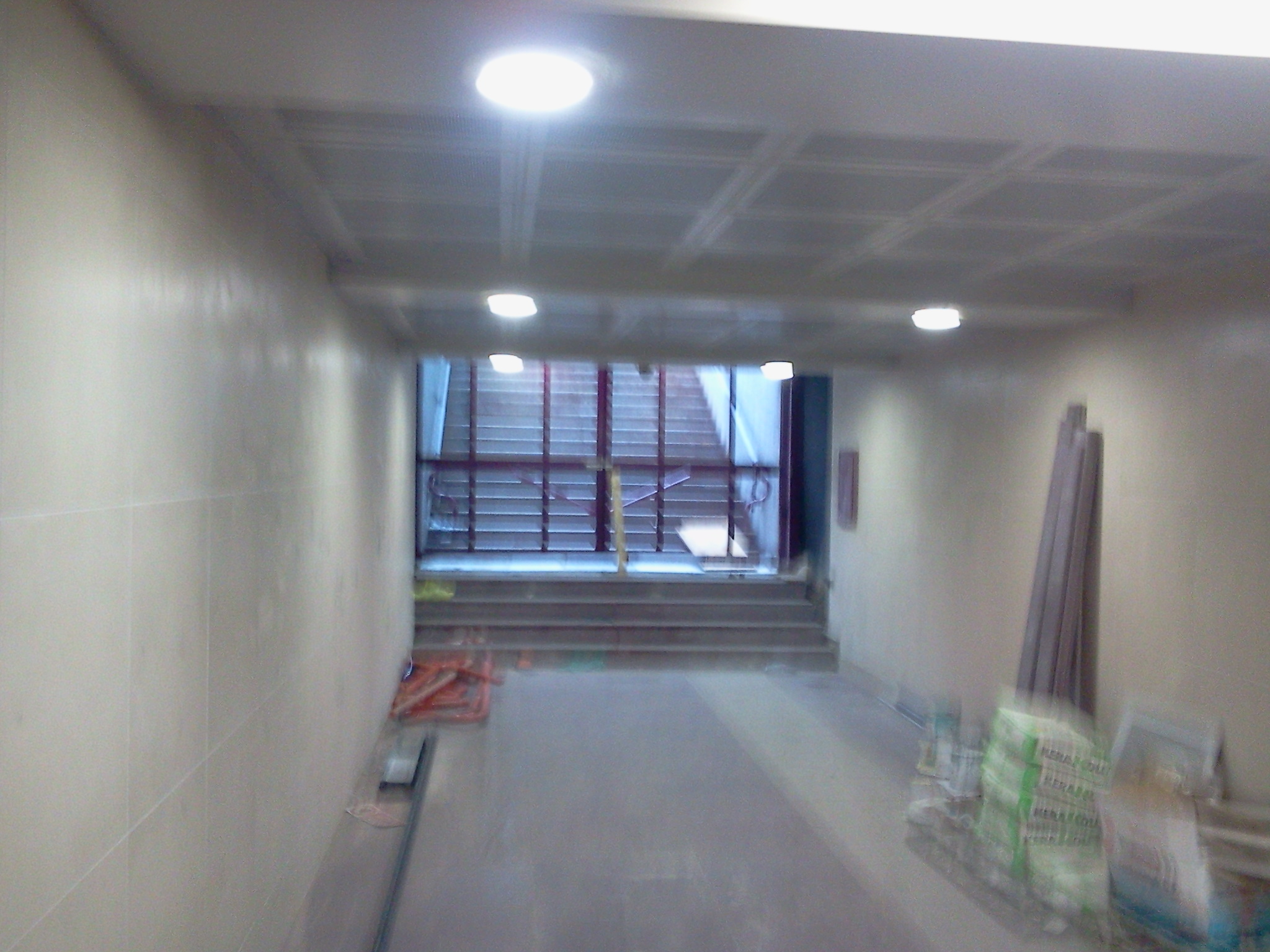

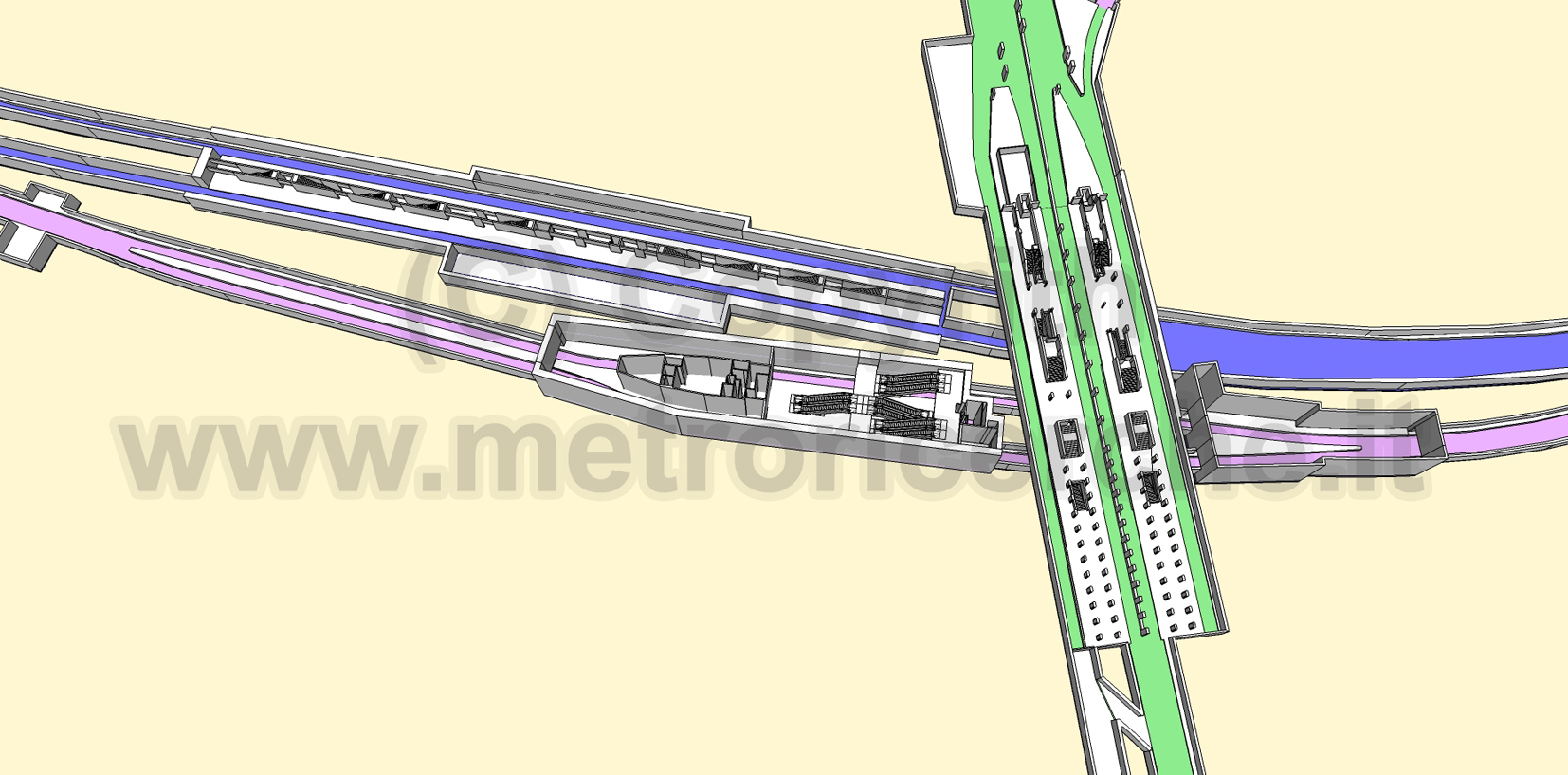

Connessione con il mezzanino della MM2

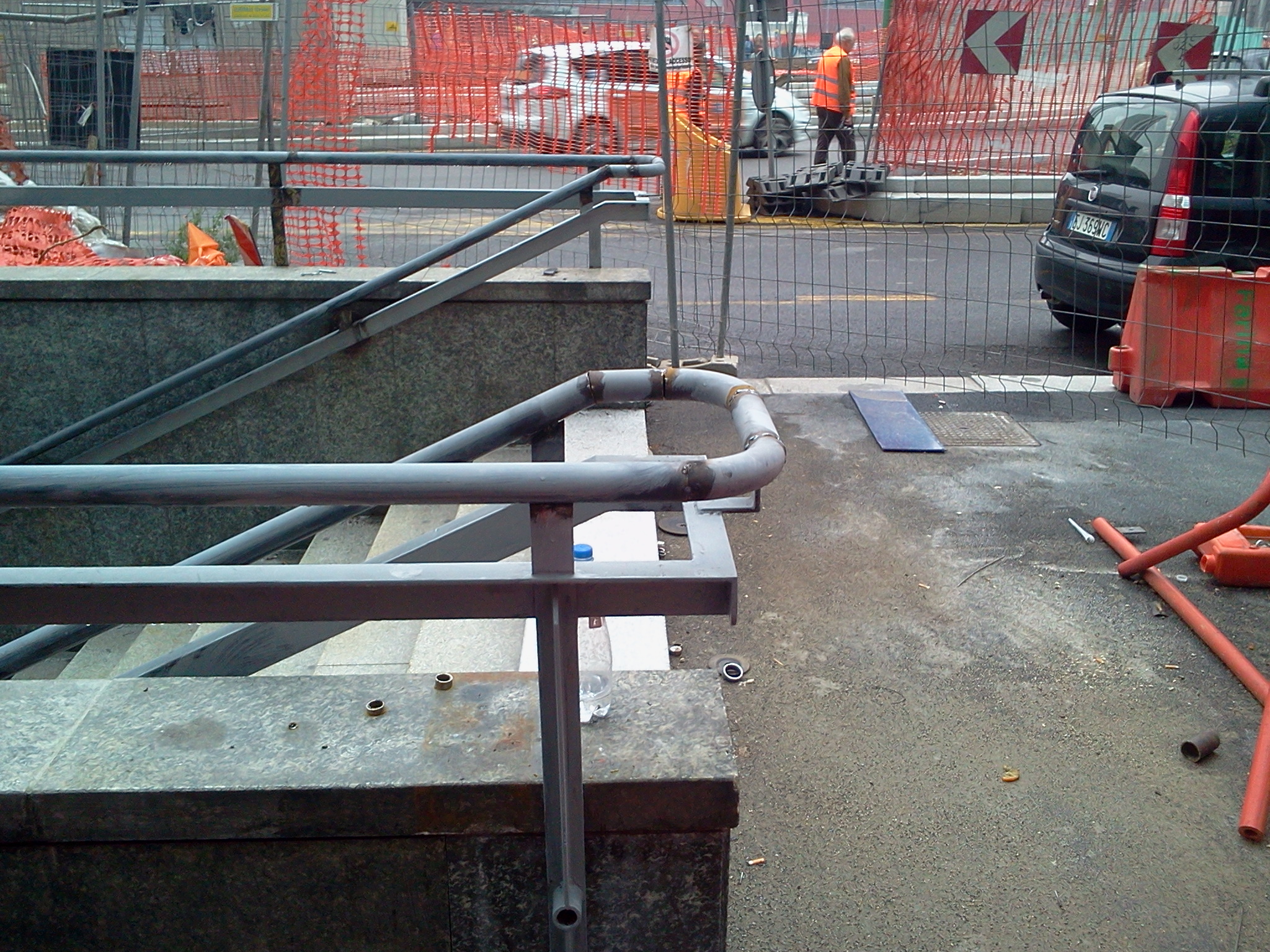

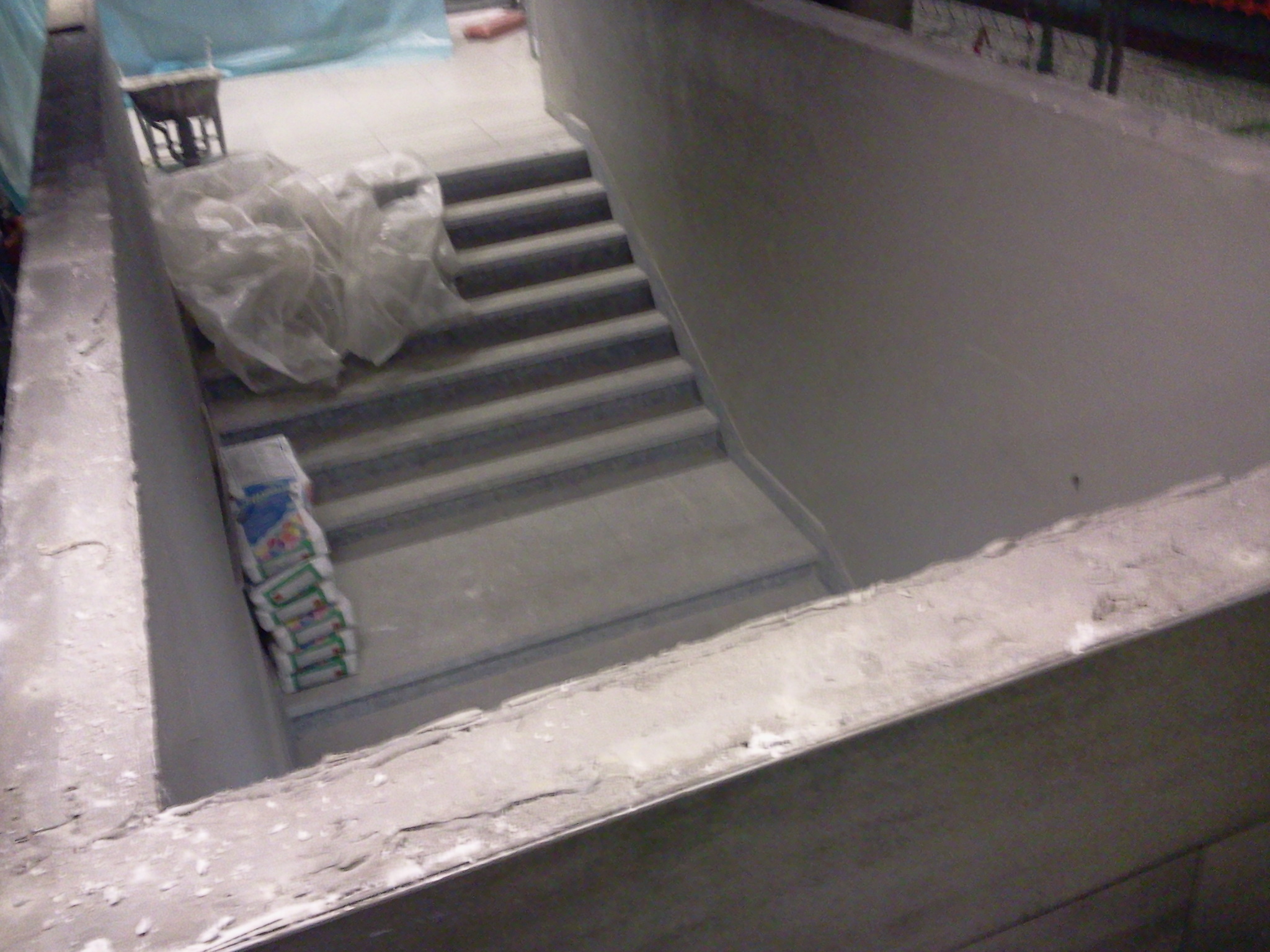

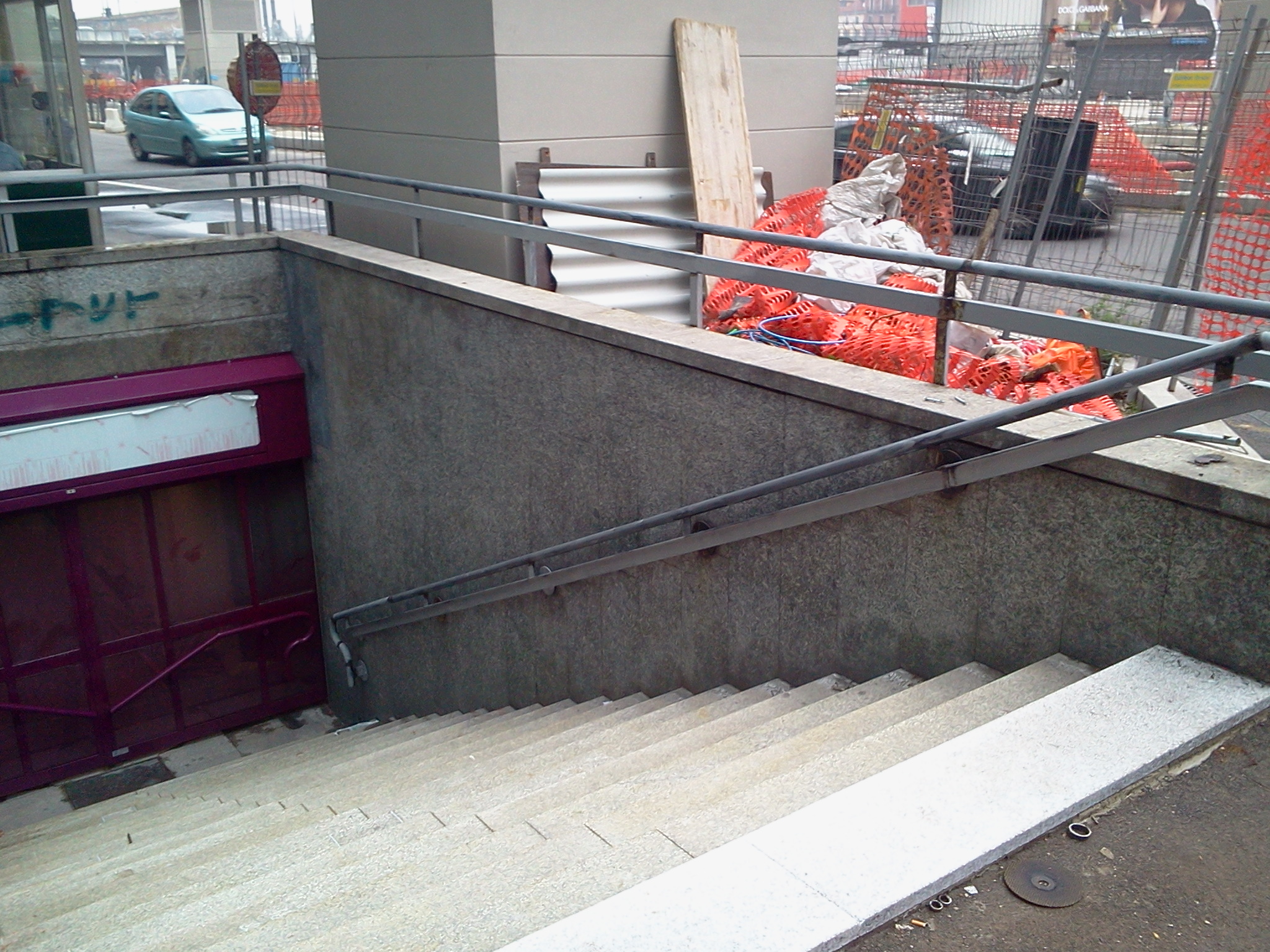

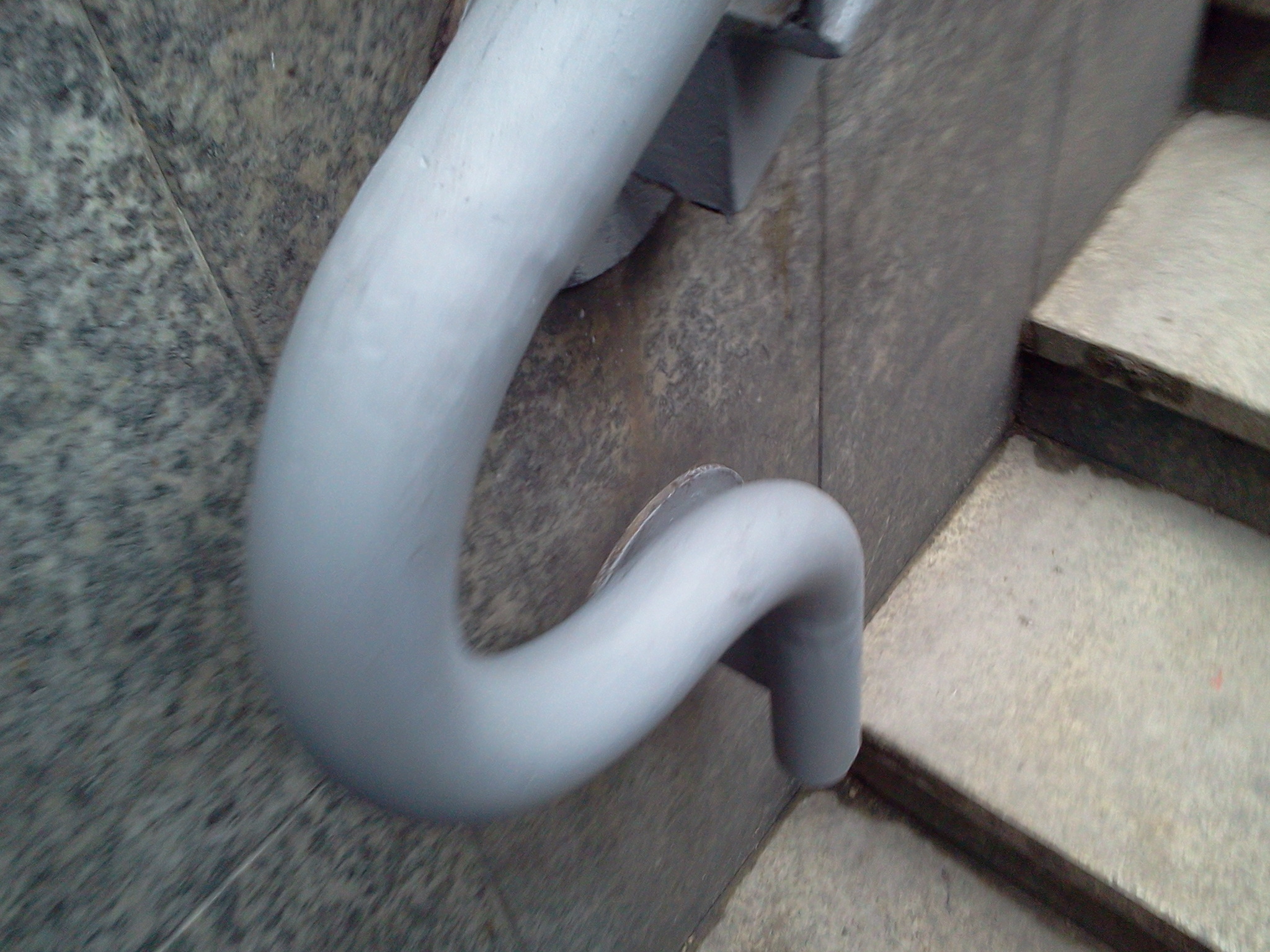

Sono partiti i lavori anche nella banchina e nel mezzanino della Linea 2. Nel primo caso sono stati smontanti i pannelli che coprivano le discese verso il tunnel che collega la Linea 2 e il Passante. Le scale esistenti risultano prive di rivestimento e non si capisce ancora se seguiranno lo stile originale della Linea 2, quello nuovo secondo il progetto di Davide Bruno o quello della Linea 5, creando, in questo caso, una triplice fusione architettonica dai dubbi risultati estetici. Nel mezzanino, invece, è stata semplicemente abbattuta la parete che separava il vano della Linea 5 da quello esistente. In questo modo la Linea 5 e la Linea 2 saranno collegate sia attraverso i mezzanini fuori dall’area a pagamento, sia all’interno e sia nella parte più sotterranea.

Works on Milan’s Metro 5 are going to the end. I recently visit the new two stations of Isola and Garibaldi that will be probably open during the first week of 2014. Isola station is completed and it design is the same of the Line 5 stations that are open. There is only some minor difference in the stairs, but it is not relevant.

Garibaldi station has some difference. There is no middle levels and so it is possible see train from the mezzanine. As in the Brescia and Copenhagen metros, there are only escalators and fixed stairs are hidden behind the wall. There two different connections between Line 2 and Line 5, one between mezzanines and one under Line 2 tracks. Within this second connection people can reach also the Passante middle level. The design is similar to other Line 5 stations but there is no the purple and white railing but only glass and metal handrail. This station is more similar to the original architectonic project and so to the Copenhagen metro. Sign are similar to Line 5 and to all metro Lines in Milan, so with white letters on lilac (red for Line 1, green for 2…). There is bigger difference in the lighting system: the are big lamps hanged to four trusses useful to light this big volume.

© 2013 Minici Giovanni Luca – www.metroricerche.it, si accosente l’uso di questo articolo citandone l’autore.

Licenza Creative Commons
Quest’ opera è distribuita con licenza Creative Commons Attribuzione – Non commerciale – Non opere derivate 2.5 Italia.
